運搬量のOffsのカッターの単位90KW力の多層のPEの管の放出ライン
製品詳細
| エクストルーダの電源 (kW): | 90kw | パイプ径: | 50-160mm |
|---|---|---|---|
| 色: | 黒、オレンジ | 応用: | 多層パイプ |
| マークライン: | HAUL-0FFS & カッター | ネジ径: | 90mm |
| ネジの設計: | 単ネジ | 証明: | CE,ISO |
| 電圧: | 380V 50HZ 3Phase ((カスタマイズ),顧客の要求 | 自動グレード: | 全自動 |
| 提供されるアフターサービス: | 海外の機械、オンラインサポート、ビデオ技術サポート、フィールドインストール、試運転、トレーニングに利用できるエンジニア | 保証: | 1年 |
| 色: | カスタマイズされた | ||
| ハイライト |
hdpe の管の生産ライン,プラスチック パイプ押出機 |
||
製品説明

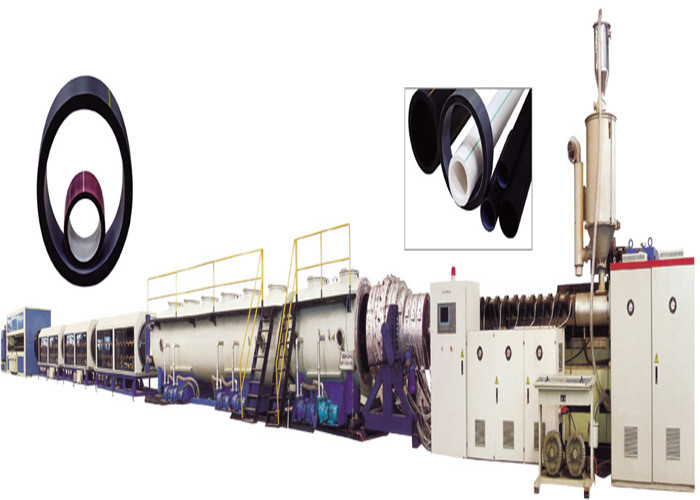

PEマルチレイヤーパイプ押出ライン（引き取り機・カッターユニット付き）
このセットは、単軸押出機、真空キャリブレーションタンク、引き取り機、カッター、スタッカーまたはベルリング機などで構成されています。
押出機と引き取り機は輸入されたAC周波数制御装置を採用しています。真空ポンプと引き取りモーターは優れた製品を採用しています。2本、3本、4本、6本などの異なる仕様の引き取り機は、さまざまな要件に合わせて設計されています。鋸刃切断タイプまたはプラネタリー切断タイプを選択できます。長さ測定装置と厚み増加装置が追加で取り付けられています。このユニットは信頼性の高い性能と高い生産効率を備えています。
完全な押出ラインは以下の項目で構成されています:
- 単軸押出機:
プラスチック材料の溶融と撹拌に使用されます。LANGBOは、完璧な混合と均質性を提供する特殊なスクリューとバレルタイプを採用しています。当社の押出機は、PEパイプ用に2.5kg/h～1000kg/hの容量を備えています。
押出機にはアキシャルベアリングを備えた特殊ギアボックスを使用しています。モーターをスクリューに伝達します。電力消費を最小限に抑えるため、押出機には「」の有名ブランドの駆動モーターを使用しています。PLCとタッチパネルコントローラーで設計された自動化システムを選択できます。
- ダイヘッド:
当社のダイヘッド設計は、パイプ製造用の溶融材料に理想的な粘度を与えます。加工後にプラスチックにチューブまたは形状を与えます。プラスチックが接触するすべての面は研磨されているため、摩擦損失が最小限に抑えられます。

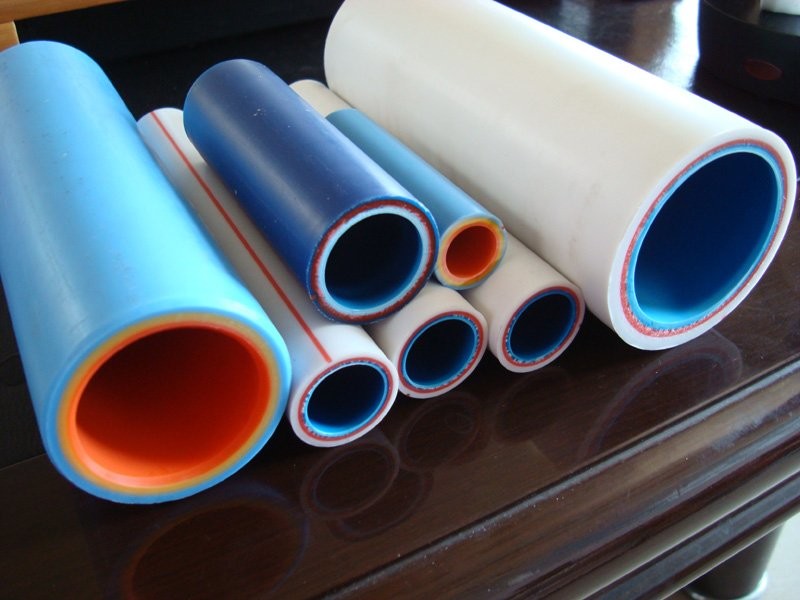

LANGBOは、単層、二層、多層パイプ用ダイヘッドを製造しています。フォイルカバーヘッド。鋼管プラスチック被覆ダイヘッドおよびその他の特殊ダイヘッド。
- 真空タンク:
LANGBO真空タンクはステンレス鋼で製造されています。
当社のノズルは最大の冷却性能を発揮するように設計されています。冷却水はノズルから熱いプラスチックパイプの外側に噴霧されます。
高出力ウォーターポンプにより、冷却水はパイプに完全に到達できます。
当社の真空タンクの圧力は調整可能であるため、パイプの要件に応じて真空圧を固定できます。
真空タンクのすべての蓋にシーリングガスケットを使用しています。これにより、真空漏れが防止され、エネルギー消費が最小限に抑えられます。
- 引き取り機:
当社の引き取り機に使用されている材料により、パイプとの密着性が非常に高く、滑りを防止します。
パレット設定に必要な速度は、電気インバーターで変更できます。異なるライン速度は、コントロールパネルを使用して簡単に調整できます。
パイプ径に応じて、2パレットから10パレットまでの引き取り機を製造しています。
当社の引き取り機は、パイプラインと同期して動作できます。押出機の速度が自動的に増加すると、引き取り機の速度も増加します。
- カッター:
LANGBOプラネタリーソーは、バリなしで設計された長さでパイプを切断します。
切断中の切断速度はPLCによりライン速度と同期しているため、正確な長さが提供されます。
切断するパイプの長さはタッチスクリーンで簡単に調整できます。
パイプの長さはエンコーダーで測定されるため、希望の長さを正確に切断できます。
- ティッピングテーブル: 空圧シリンダーで動作します。

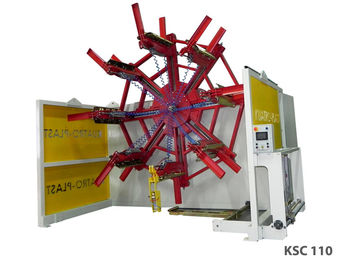

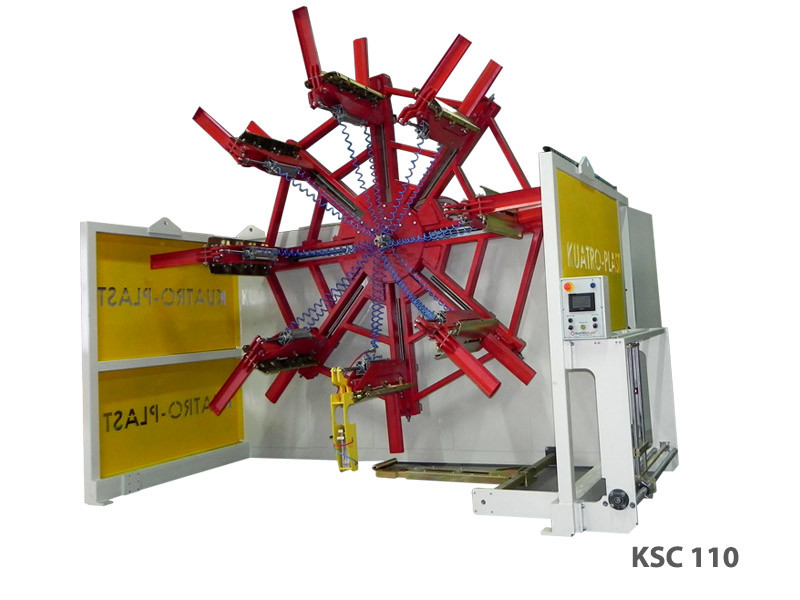

- ワインダー:
LANGBOプラスチックパイプワインダーは、PEパイプ、コルゲートパイプ、ドリップパイプの巻き取り用に設計されています。ワインダーでのパイプ位置決めにはトルクモーターを使用しており、巻き取り精度を高めています。
当社のワインダーは、直径16mmのパイプから直径125mmのパイプまで巻き取ることができます。
トルク設定により、ラインから来るパイプの張力を簡単に調整でき、コイル巻き取りの終了時にはコイルを非常に簡単に取り外すことができます。
すべての押出パイプラインには、さまざまな補助機器を装備して、お客様の要求に応え、ワンストップソリューションを提供できます。
| 容積式および重量式計量ユニット |
| 原料供給ユニット |
| ベルリング機 |
| コルゲーター |

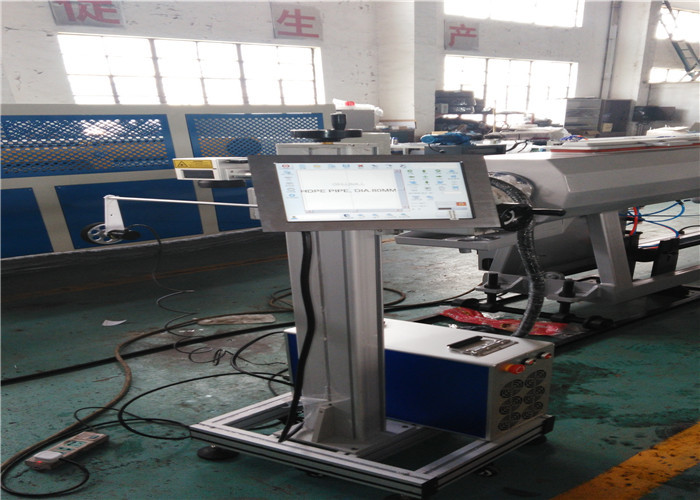

| インクジェットマーキングユニット |
| 巻き取りユニット |
| ティルティングテーブル |
仕様:
| モデル | パイプ径（mm） | 押出機モデル | モーター出力 |
| LB-63 | 20-63 | SJ65/33 | 55AC |
| LB-110 | 20-110 | SJ65/33 | 55AC |
| LB-160 | 75-160 | SJ75/33 | 90AC |
| LB-250 | 90-250 | SJ75/33 | 110DC |
| LB-315 | 110-315 | SJ90/33 | 160DC |
| LB-450 | 160-450 | SJ90/33 | 160DC |
| LB-630 | 315-630 | SJ120/33 | 280DC |
| LB-800 | 500-800 | SJ150/33 | 315DC |
| LB-1200 | 710-1200 | SJ150/34 | 400DC |
