SZ75/38 160-400MM PEパイプ押出ライン / HDPEパイプ製造機 / プラスチックパイプ生産ライン
製品詳細
| エクストルーダの電源 (kW): | 110kw | パイプ径: | 160~400mm |
|---|---|---|---|
| 色: | 黒、オレンジ | 応用: | HDPEパイプ |
| マークライン: | 単一のネジ押し出し | ネジ径: | 60/38:1 |
| ハイライト |
保証付きのHDPEパイプ製造機械,PEパイプ押出ライン 160-400mm,プラスチックパイプ生産ライン SZ75/38 |
||
製品説明
SZ75/38 160-400MM PEパイプ押出ライン / HDPEパイプ製造機 / プラスチックパイプ生産ライン
単軸押出機:
単軸押出機は、PEおよびPPパイプ用途向けに設計されています。当社の目標は、材料選択の柔軟性、高性能、長寿命という利点を活かし、お客様の特別なニーズに最適なソリューションを提供することです。
当社のエンジニアは、実用的な顧客ニーズと最適な理論設計を組み合わせて、あらゆる異なるオファーに完璧に適合させます。
以下に、当社の典型的な設計機能の例を示します。
- お客様の特別なニーズに対応する様々なスクリュー形状
スクリュー径: SJSZ:75/38
L/D比: 38:1 - モーター出力: 160KW
これにより、当社の押出ラインはより良い作業状況を達成し、より良い品質と生産性を実現できます。
600 kg/hからの生産量
穏やかで均一な可塑化
原材料の組み合わせにおける高い柔軟性 - 空冷システム付きバレル
- 低消費電力ACモーター
- カラータッチスクリーン付き制御パネル
- キャリブレーションプロセスでは、真空タンク内に真空キャリブレーションスリーブがあります。
これにより、当社の製品は直径16mmから800mmまで高い耐摩耗性を備えています。
完全な押出ラインは以下の項目で構成されています:
- 単軸押出機:
押出機はPEの溶融と撹拌に使用されます。
LANGBOは、材料タイプに応じた特殊なスクリューとバレルを採用し、完璧な混合と均一性を実現します。
当社の単軸押出機は、プラスチックパイプ押出加工に適したスクリュー形状など、高度な技術ソリューションを備えています。高耐摩耗性スクリューとバレルを使用し、溶融状態、均一な温度と圧力の変動や脈動のない正確な制御を実現します。
押出機には、スラストベアリング付きの特殊ギアボックスを使用しています。モーターからスクリューへ動力を伝達します。電力消費を最小限に抑えるため、押出機には「」製の有名ブランドの駆動モーターを使用しています。PLCとタッチパネルコントローラーを備えた自動化システムを選択できます。

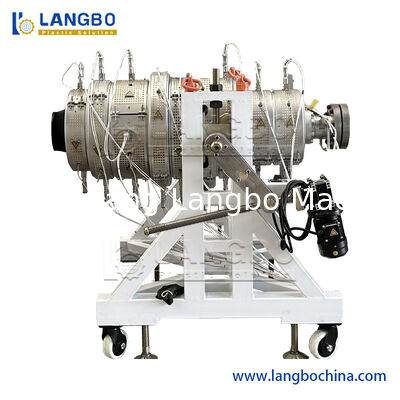

- ダイヘッド:
当社のダイヘッド設計は、パイプ製造用の溶融材料に理想的な粘度を与えます。加工後、プラスチックにチューブ状または形状を与えます。プラスチックが接触するすべての面は研磨されており、摩擦損失を最小限に抑えています。
単層、二層、多層パイプ用ダイヘッドを製造しています。フォイルカバーヘッド。鋼管プラスチック被覆ダイヘッドおよびその他の特殊ダイヘッド。

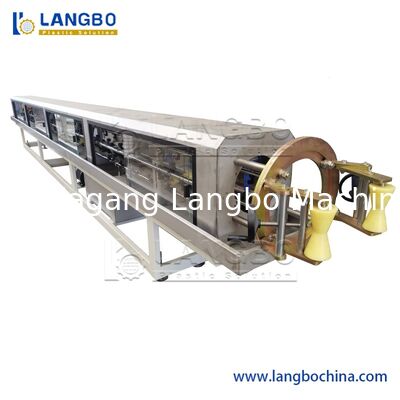

- 真空タンク:
真空タンクはステンレス鋼で製造されています。
当社のノズルは最大の冷却性能を発揮するように設計されています。ノズルから熱いプラスチックパイプの外側面に冷却水が噴霧されます。
高出力ウォーターポンプにより、冷却水はパイプ全体に到達します。
当社の真空タンクの圧力は調整可能であり、パイプの要件に応じて真空圧を固定できます。
真空タンクの各蓋にはシーリングガスケットを使用しています。これにより、真空漏れを防ぎ、エネルギー消費を最小限に抑えます。
- 牽引機:
牽引機に使用している材料により、パイプとの密着性が非常に高く、滑りを防止します。
パレットの設定に必要な速度は、電気インバーターで変更できます。制御パネルを使用して、異なるライン速度を簡単に調整できます。
パイプ径に応じて、2つのパレットから10個のパレットの牽引機を製造しています。
当社の牽引機は、パイプラインと同期して動作します。押出機の速度が自動的に増加すると、牽引機の速度も増加します。
- 無屑/粉塵カッター:
プラネタリーソーは、バリなしで設計された長さにパイプを切断します。
切断中の切断速度はPLCによりライン速度と同期しており、正確な長さが提供されます。
パイプの切断長はタッチスクリーンで簡単に調整できます。
パイプ長はエンコーダーで測定されるため、希望の長さを正確に切断できます。
- パイプワインダー:
ワインダーは、PEパイプ、コルゲートパイプ、ドリップパイプの巻き取りに使用されます。
コイルへのパイプの位置決めにはトルクモーターを使用しており、正確な巻き取りを実現します。
当社のワインダーは、直径16mmのパイプから直径125mmのパイプまで巻き取ることができます。トルク設定により、押出ラインから来るパイプの張力を簡単に調整できます。
仕様:
| モデル | パイプ径（mm） | 押出機モデル | モーター出力 |
| LB-63 | 20-63 | SJ65/33 | 55AC |
| LB-110 | 20-110 | SJ65/33 | 55AC |
| LB-160 | 75-160 | SJ75/33 | 90AC |
| LB-250 | 90-250 | SJ75/33 | 110DC |
| LB-315 | 110-315 | SJ90/33 | 160DC |
| LB-450 | 160-450 | SJ90/33 | 160DC |
| LB-630 | 315-630 | SJ120/33 | 280DC |
| LB-800 | 500-800 | SJ150/33 | 315DC |
| LB-1200 | 710-1200 | SJ150/34 | 400DC |
すべての押出パイプラインには、さまざまな補助機器を装備して、お客様の要望に応え、ワンストップソリューションを提供できます。
| 容積式および重量式計量ユニット |
| 原材料ローディングユニット |
| ベリングマシン |
| コルゲーター |
| インクジェットマーキングユニット |
| ワインディングユニット |
| チルトテーブル |
