20mm 25mm 32mm 40mm 50mm 63mm 75mm 90mm 110mm PVCパイプエクストルーションライン プラスチックチューブ生産エクストルーションライン
短時間
20mmから110mmまでの直径の硬くて柔軟なPVCパイプを製造するために設計されています 配管,灌輸,電気管,産業用エクストルージングラインは高精度,耐久性,エネルギー効率を保証し,卓越した次元安定性を持つ滑らかで均質なパイプを生産します.
技術の特徴と利点
建設: 排水 排水 換気 システム
農業:灌輸管,温室構造
公共事業:飲料水配給,電気管道
産業用: 耐化学管,ケーブル保護
生産プロセス
Screw Loader for Mixer→ Mixer unit→ Screw Loader for Extruder→ Conical Twin Screw Extruder → Mould → Vacuum Calibration Tank → Four claws Haul-off → Planetary Saw Cutter → Belling machine/ Tripping Table → Final Product Inspecting &Packing
仕様:
| モデル | パイプ直径 (mm) | エクストルーダーモデル | 電源が電源を供給する |
| LB-32F | 16-32 (四パイプ) | SJSZ65/132 | 37 AC |
| LB-32E | 16-32 (ダブルパイプ) | SJSZ51/105 | 22 AC |
| LB-32W | 16-32 (ダブルパイプ) | SJSZ65/132 | 37 AC |
| LB-40E | 16-40 (ダブルパイプ) | SJSZ51/105 | 22 AC |
| LB-40W | 16-40 (ダブルパイプ) | SJSZ65/132 | 37 AC |
| LB-50E | 16〜50 (ダブルパイプ) | SJSZ51/105 | 22 AC |
| LB-50W | 16〜50 (ダブルパイプ) | SJSZ65/132 | 37 AC |
| LB-63W | 16-63 (ダブルパイプ) | SJSZ65/132 | 37 AC |
製品に関する詳細
1原材料の調製
- PVC化合物 (樹脂+添加物) は,均質性を確保するために高速ミキサーで混合されます.
- 混合物は冷却され,挤出ホッパーに入力されます.
2エクストルーションプロセス

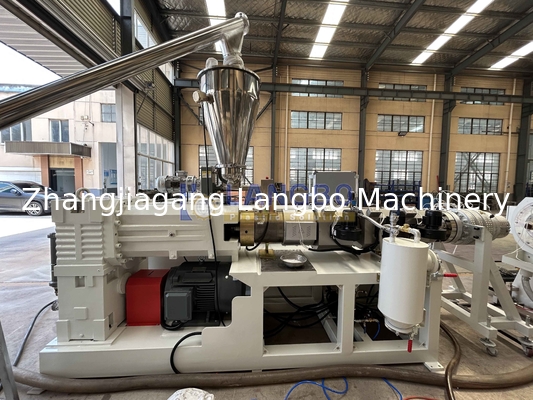

- シングル/ダブルスクロールエクストルーダーは,制御温度 (160°C~200°C) でPVC混合物を溶かして圧縮します.

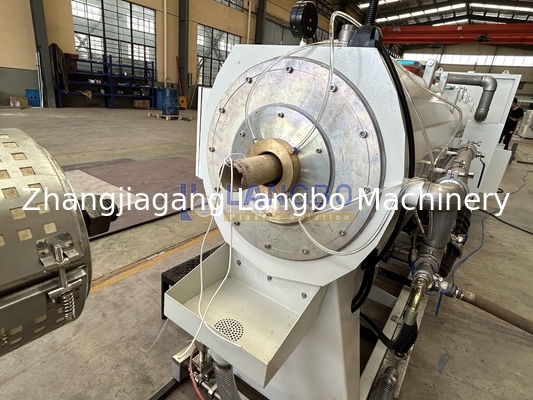

- 溶けたPVCは 鋳造頭を通り抜けて パイプに形作ります
3. サイズ & カリブレーション

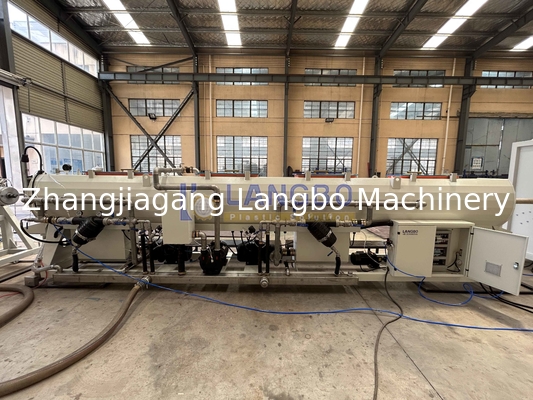

- 熱管は真空校正器を通過し 正確な直径と壁厚さを達成します
- 冷却タンク (スプレーまたは水浴) はパイプを固める.
4引く 切る
- 引き上げ装置が 配列速度でパイプを引っ張ります

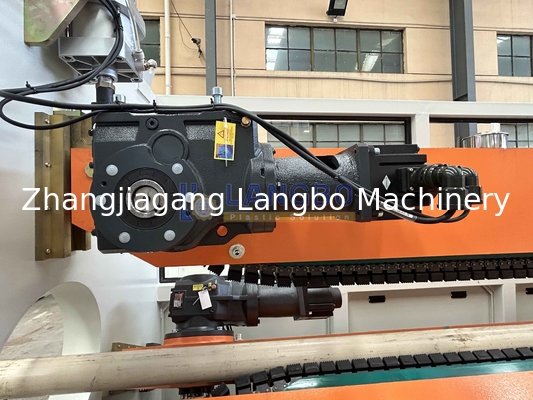

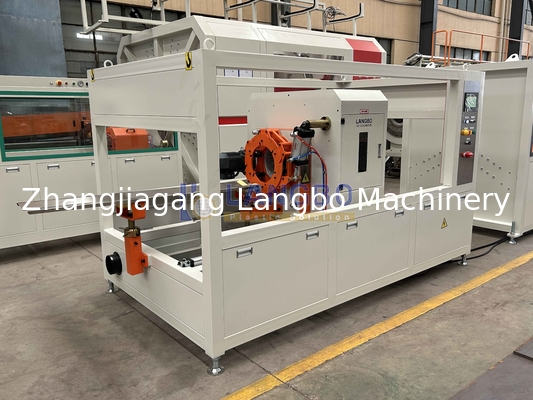

- 自動切断機**は,必要な長さ (例えば4mまたは6m) にパイプを切断します.
5スタッキング&パッケージング
- パイプはコンベヤーシステムや ロボットアームで積み上げられます
- 包装され 標識を貼って 送料に
