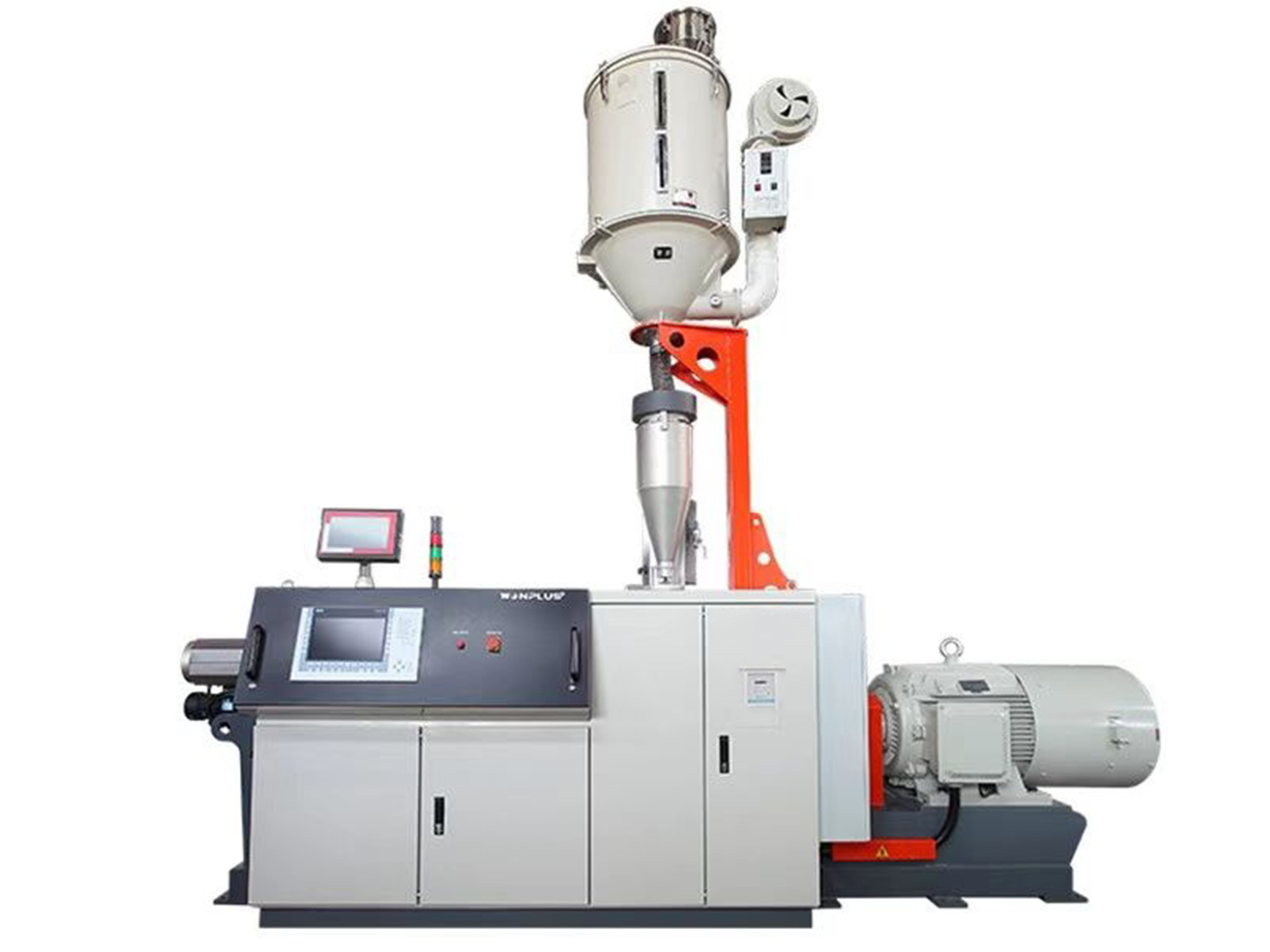

PE 3層 32mm 40mm 63mm プラスチックパイプ シングルスクリューエクストルーダー機器ライン
適用可能:
1PEパイプ挤出機械ラインは,高密度ポリエチレンとポリプロピレンランダムコポリマーパイプの製造に使用される専門機器です.
2この機械ラインは,様々な用途の特殊な要求を満たす,様々な直径と長さのパイプを生産するように設計されています.
3PE粒などの原材料を溶かして,連続パイプの形を作るために,マートを通して押し込む.

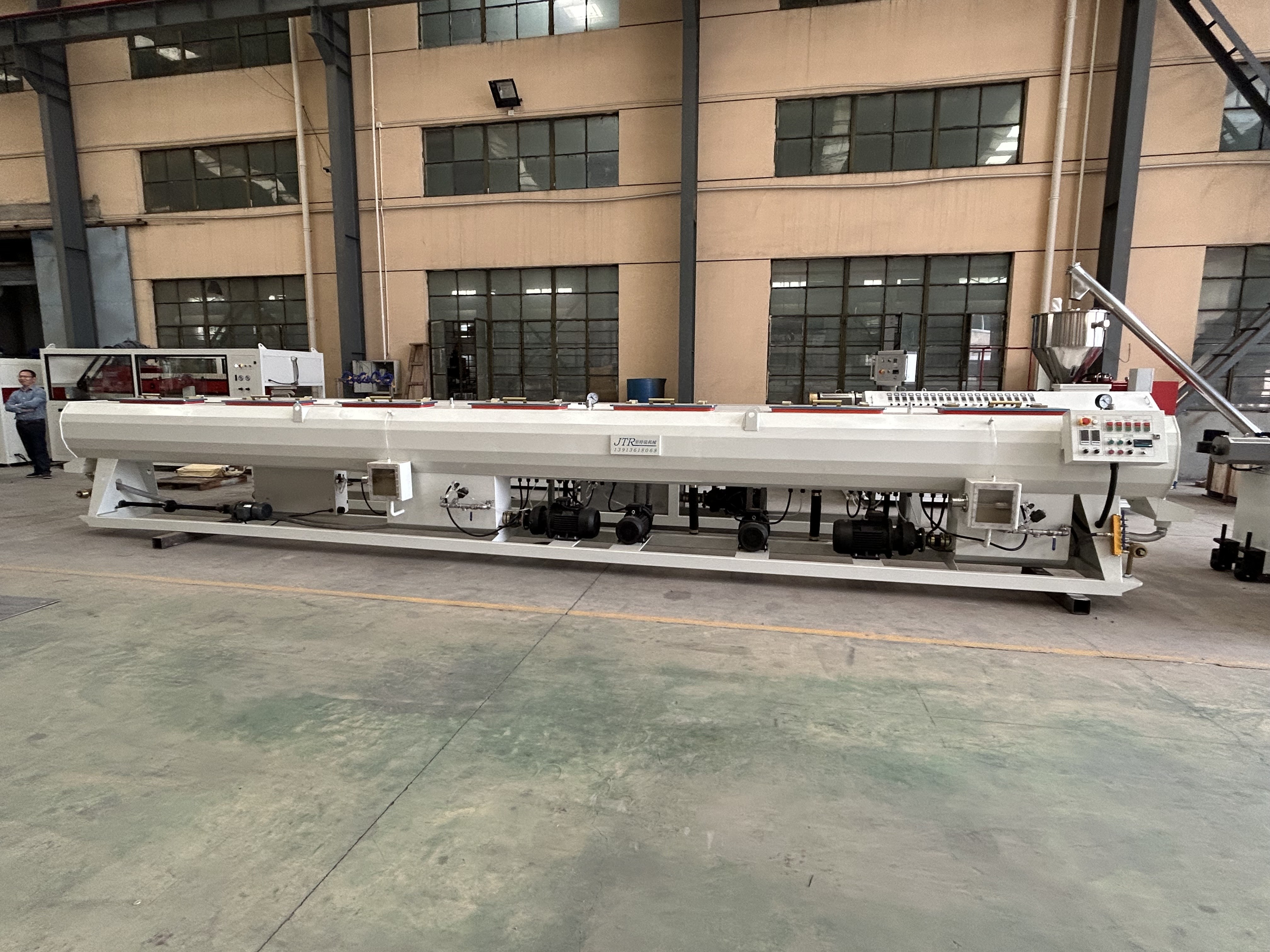

4機械ラインは,エクストルーダー,ダイヘッド,真空校正タンク,抽出ユニット,切断機を含むいくつかの部品で構成されています.
5エクストルーダは,マシーンの主な部品で,ポリマー材料を溶かして同化させる.
6ダイヘッドは,パイプの最終形状と寸法を決定し,様々なサイズと仕様を持つパイプを生産するためにカスタマイズすることができます.
7真空校正タンクは,圧出管を冷却し固め,その寸法精度を確保し,変形を防止するために使用されます.
8引き出し装置は,パイプを恒定速度で引き,その緊張を制御し,生産過程で放たれまたは伸縮を防止します.
9最後に切断機は,圧縮されたパイプを望ましい長さに切って,パッケージ化および配送に準備します.
10PEパイプエクストルーション機械ラインは,建設,農業,配管などの産業で広く使用されており,パイプ製造のための費用対効果の高い効率的なソリューションを提供します.
PEパイプの生産仕様:
| モデル | パイプ直径 | エクストルーダー | エクストルーダの電源 | 容量 |
| LB-63 | 20から63 | SJ65/33 | 55AC | 150 |
| LB-110 | 20から110 | SJ65/33 | 55AC | 150 |
| LB-160 | 75~160 | SJ75/33 | 90AC | 280 |
| LB-250 | 90〜250 | SJ75/33 | 110DC | 350 |
| LB-315 | 110~315 | SJ90/33 | 160DC | 450 |
| LB-450 | 160〜450 | SJ90/33 | 160DC | 450 |
| LB-630 | 315~630年 | SJ120/33 | 280DC | 850 |
| LB-800 | 500から800 | SJ150/33 | 315DC | 1100 |
| LB-1200 | 710〜1200 | SJ150/34 | 400DC | 1350 |
HDPEパイプの適用
1市水供給,ガス供給,農業など
2商業用および住宅用水供給
3工業用液体輸送
4. 下水処理
5食品・化学産業
作業プロセス:
Raw material +master batches → mixing → vacuum feeder→ material dryer → single screw extruder ( small CO-extruder ) → mould → vacuum calibration tank → spray cooling tank ( water tank) → haul-off unit → cutting machine→ stacker
材料 の 供給 と 乾燥
PE 原材料 (内層,中層,外層) は別々のホッパーに供給されます.
選択的な乾燥システムは,スムーズな挤出を確保するために湿気を除去します.
3層の挤出
3つのシングルスクロールエクストルーダーで 異なる層を同時に溶かしてエクストルードします
中層 (流体流出のためにスムーズ),中層 (強度のために強化),外層 (UV/化学耐性) は,共挤出型型マートヘッドで組み合わせられます.

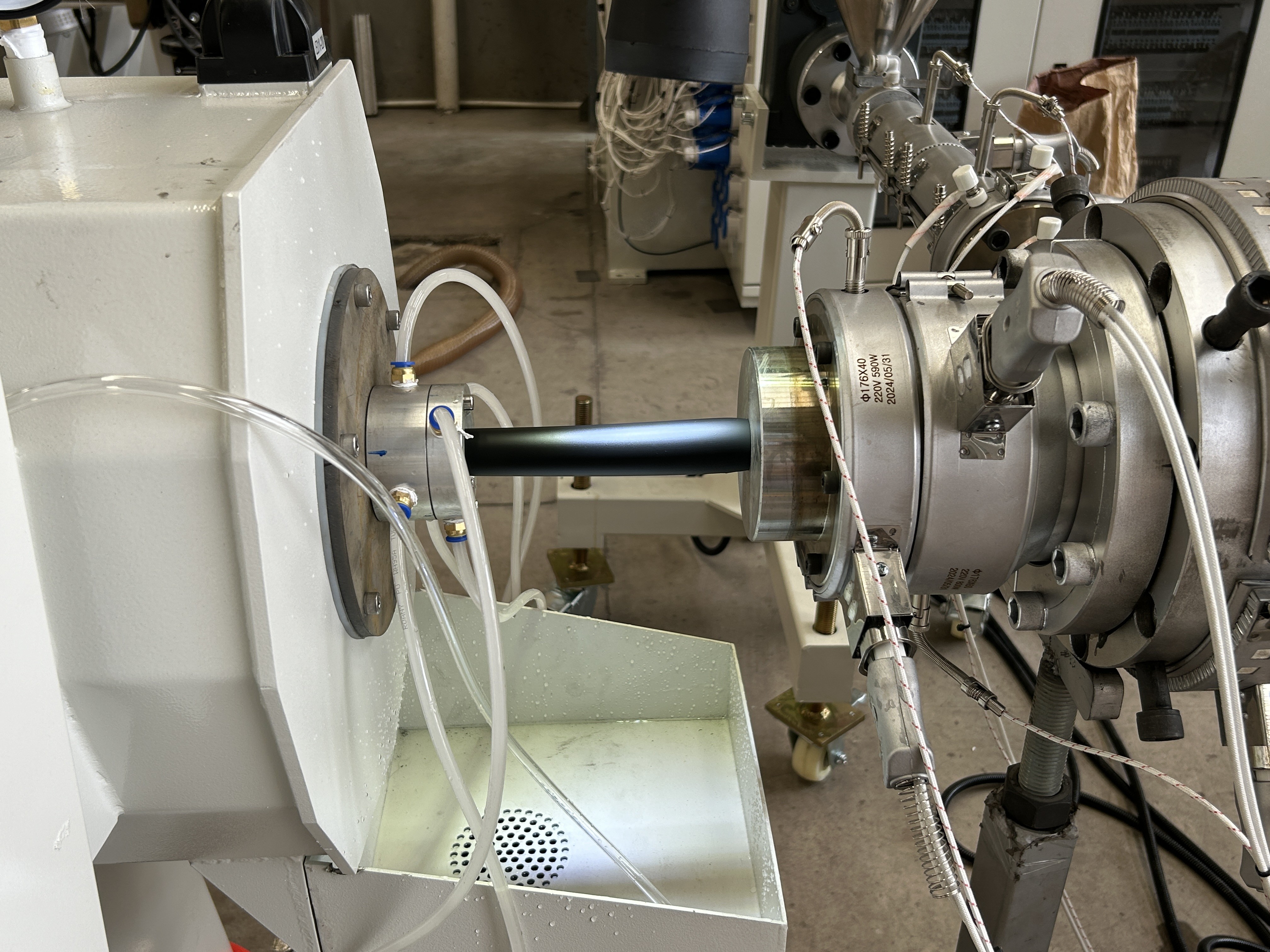

パイプ模造と真空校正
溶けたパイプは真空サイズタンクを通過し,正確な直径と丸さを確保します.
冷却と固化
パイプは水冷却タンクに入れて 徐々に冷却され 変形を防ぐ.

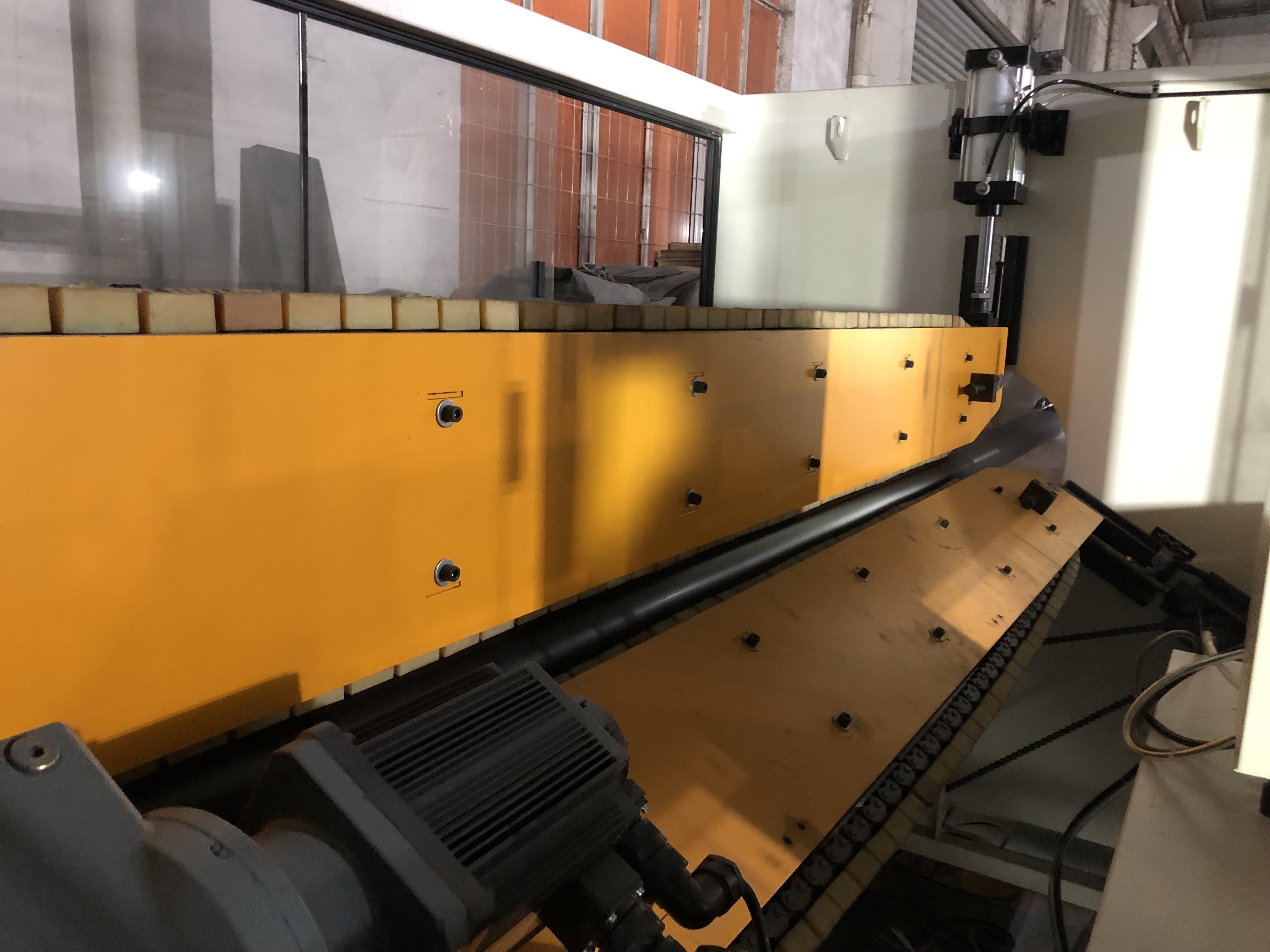

トラクション&長さ制御
自動抽出機は,均質な厚さのために,パイプを一貫した速度で引っ張ります.

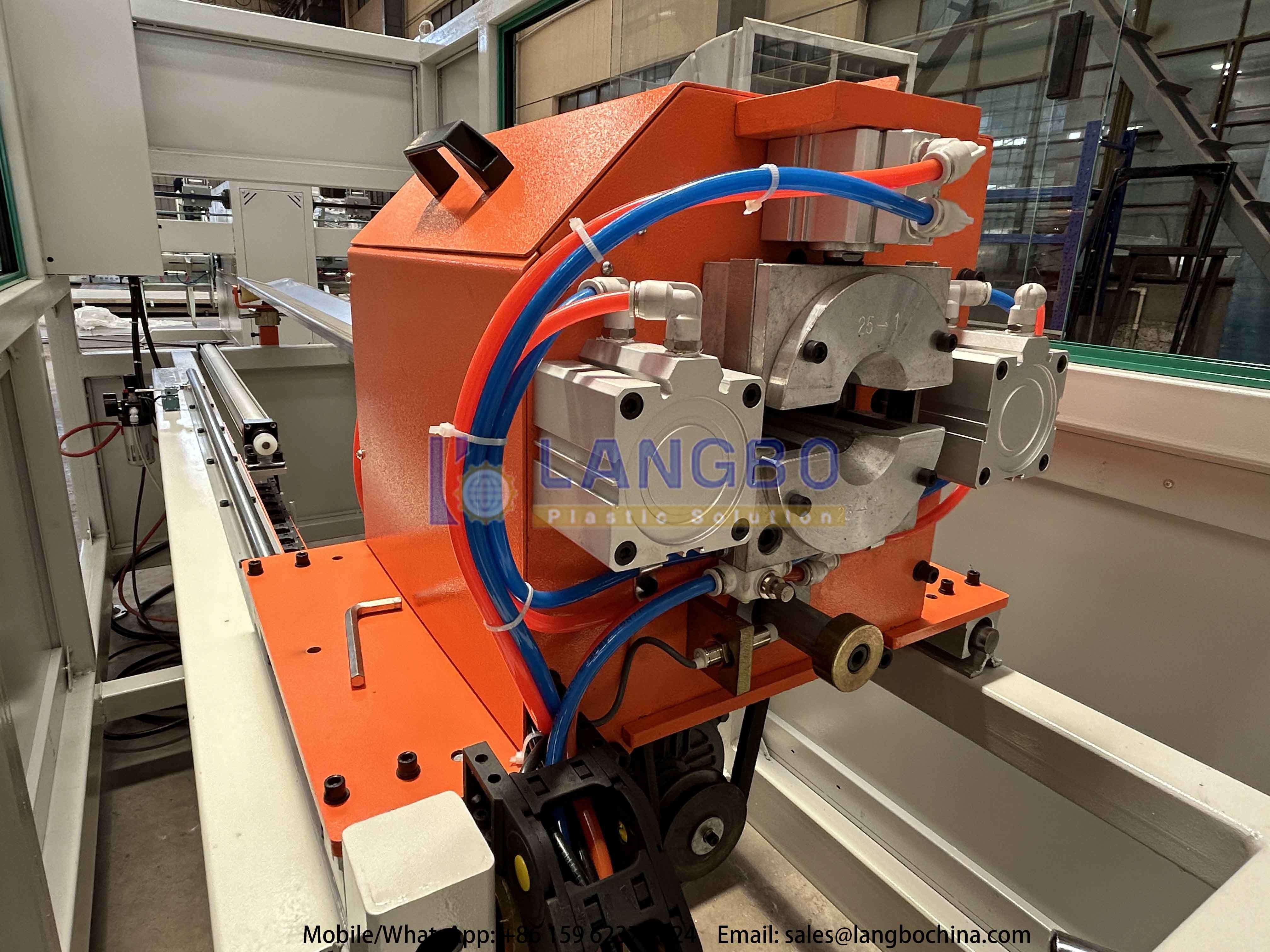

切断と積み重ね
プログラム可能な切断機械は,必要な長さにパイプを切ります.
完成したパイプは自動的に積み重ねられ,パッケージ化されます.
検査と包装
最終的な品質検査 (寸法,圧力耐性,表面の滑らかさ)
パイプは包装され,運送されます.
販売前後サービス
• 豊富な経験
• 最高の品質を常に重視する
• 完全なツインパイプ真空サイズシステム
• 独立制御された単体構造 双管引引機と同期切断装置
• 選択可能な長さセットと正確な適応スタッカー
• 高い動機のあるチーム
• 洗練されたプロセス技術
• パーソナライズされたソリューション
機械の寿命を通してコスト価格で 顧客にスペアパーツを提供します
