400-710mm PVCパイプエクストルーションライン
製品詳細
| 押出器タイプ: | 円錐形のツインスクリュー押出器 | 押出機モデル: | 92/188 について |
|---|---|---|---|
| 原材料: | PVC粉末と添加物 | 最終製品の適用: | 化学産業の管 |
| モーター: | 110kw | ギアボックス: | "DELING"ギアボックス |
| 制御システム: | PLC | インバータ: | ABB周波数 |
| 温度センサー: | オムロン | 運搬: | 4 キャタピラ牽引機 |
| カッター: | 惑星切断機 | ||
| ハイライト |
110KWのPVCパイプエクストルーションライン,400~710mmのPVCパイプエクストルーションライン,92/188 PVCパイプの挤出ライン |
||
製品説明
400-710mm PVCパイプエクストルーションライン
400~710mmのPVCパイプの設計:

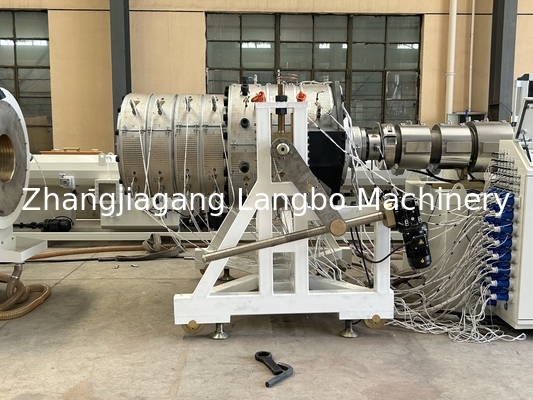

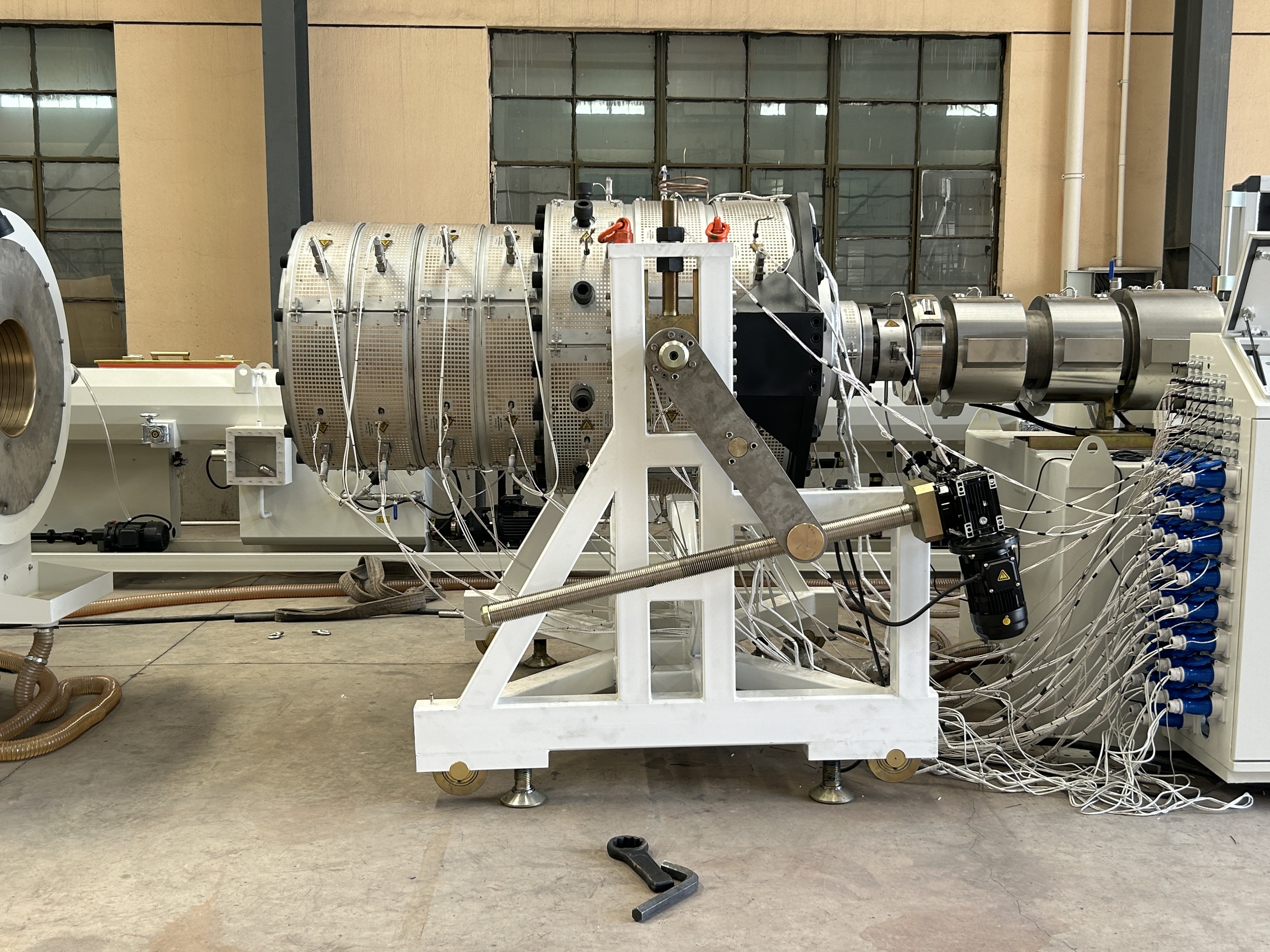

大型PVCパイプでは,工業用水道パイプで使用されることが多い.サウジアラビアや中東諸国では広く使用されています.容量は800-1000kg/hまで. 我々は,大きな直径PVCパイプで多くの経験があります. このラインのために,我々は,安定した挤出速度を確保するために 92/188 110kwエクストルーダーを採用します.温度センサー装置と 40Crを採用する模具材料このモーターはシメンス・ベイド (中国共同事業) のもので,6mの真空タンクと4つのクローラー・トラック・ハグオフを搭載している.
PVCパイプの挤出過程で,注意すべきポイントは,
CPVC (塩化ポリビニル塩化物) のパイプの挤出過程では,高品質のパイプの生産を確保するために,いくつかのポイントに注意を払う必要があります.以下はいくつかの主要なポイントです.
1材料の取り扱いと混合:
- CPVC樹脂と添加物の適切な取り扱いと混合を確保し,材料の均一な分散と一貫性を達成します.CPVC 化合物 の 望ましい 特性 を 維持 する ため に は,適切な 混合 が 極めて 必要 です.
2. **温度制御**:
- CPVC材料には加工に必要な温度が特別であるため,挤出温度を注意深く監視し制御します.材料の分解を防止し,適切な溶融流程を確保するために,推奨範囲内の温度を維持する.
3. **スクリュー設計と配置**:
- CPVC 材料を加工するために特別に設計された挤出螺栓を使用します.螺旋設計は,材料の劣化を避けるために切断熱を最小限に抑えながら,十分な混合と溶融の均質化を提供する必要があります..

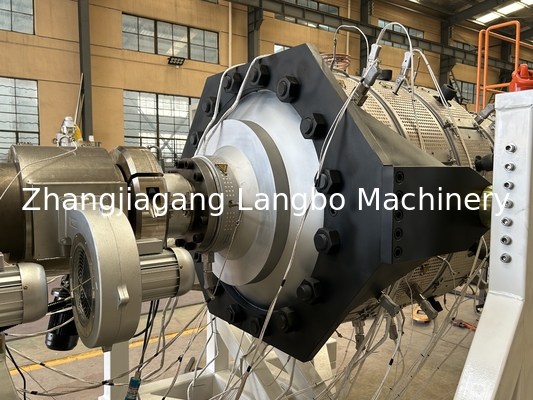

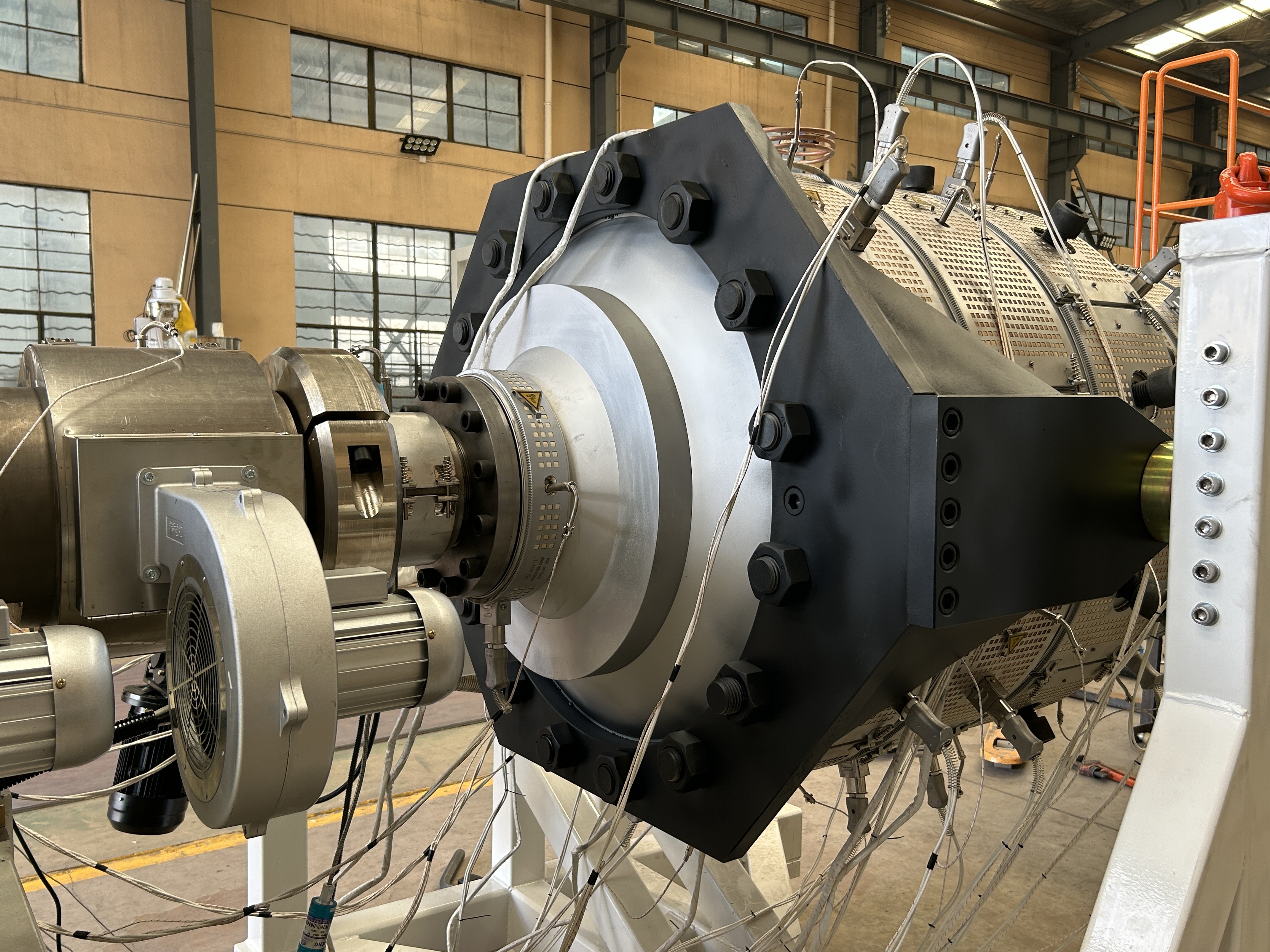

4. **型式設計と校正**:
- パイプの厚さと直径が一致するパイプを生産するために適切な寸法と幾何学でCPVCパイプの挤出に適した模具設計を確保する.均一なパイプの寸法を達成するために,適切にダイを校正.
5. **冷却と消化**:
- 圧縮されたCPVCパイプを迅速に冷却し,その寸法を設定するための効果的な冷却および冷却システムを導入する.管の歪みや歪みを防止し,次元安定性を確保するために適切な冷却は不可欠です.
6. **引き出しとサイズアップ**:
- CPVCパイプの引き出し速度とサイズを制御して,望ましい寸法と表面仕上げを達成します.適切な引き出しとサイズ 管の長さ全体に管の直径と壁厚さの均一性を確保.
7監視と品質管理:
- 圧縮されたCPVCパイプの欠陥や不一致を検出するための包括的な監視と品質管理システムを導入する.仕様や基準の遵守を保証するために定期的な検査とテストを行う.
挤出プロセス中にこれらのポイントを注意深く管理することで,製造者は要求される仕様と性能基準を満たす高品質のCPVCパイプを生産することができます.
エクストルーションラインの詳細:

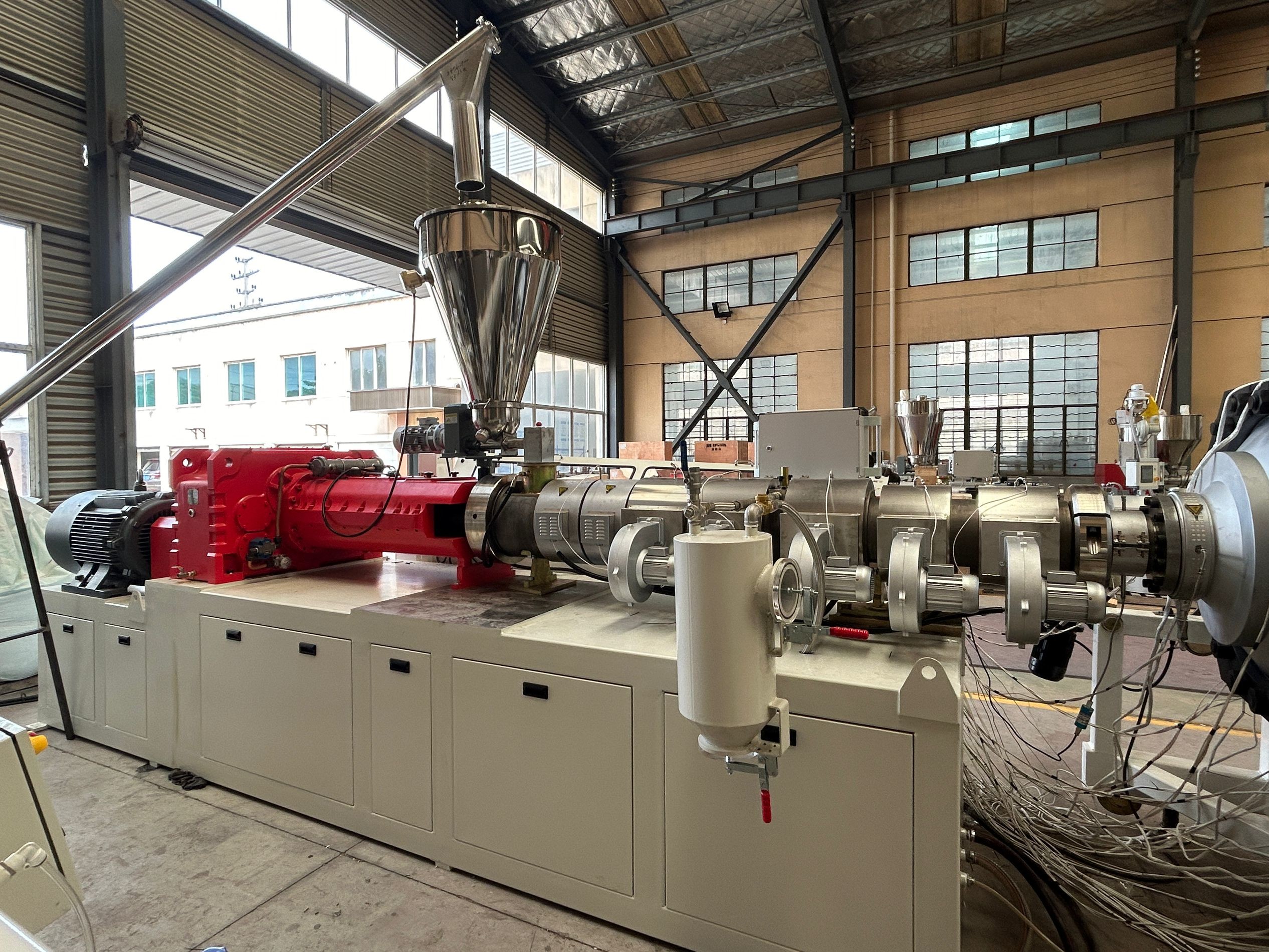

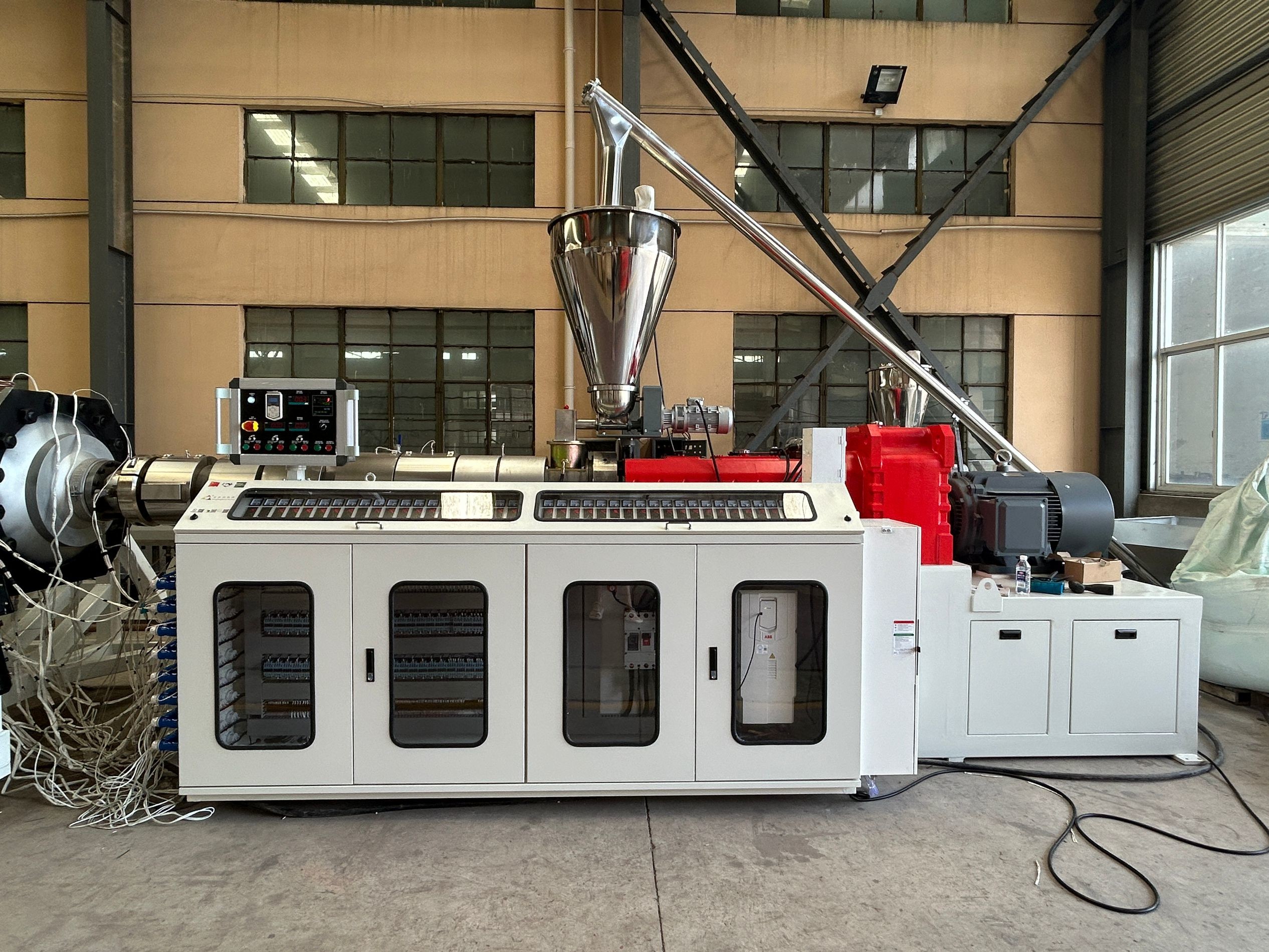

ツインスクロールエクストルーダー機
生産の安定性,効率性,機械の耐久性を確保するために,トップブランドの部品で製造されています.押す力を確保するために外押しラインのために110kwを採用一方,私たちの螺栓と樽は,特に高腐食性特性を抑えるために設計されています.

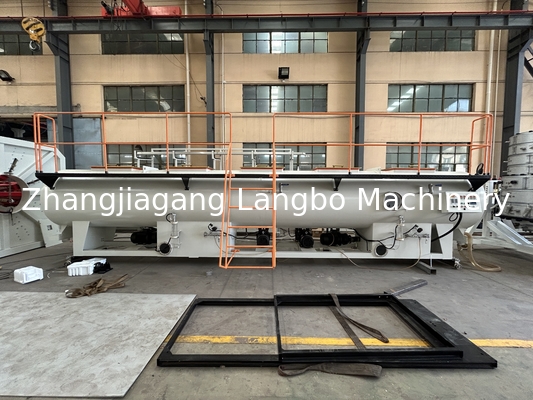

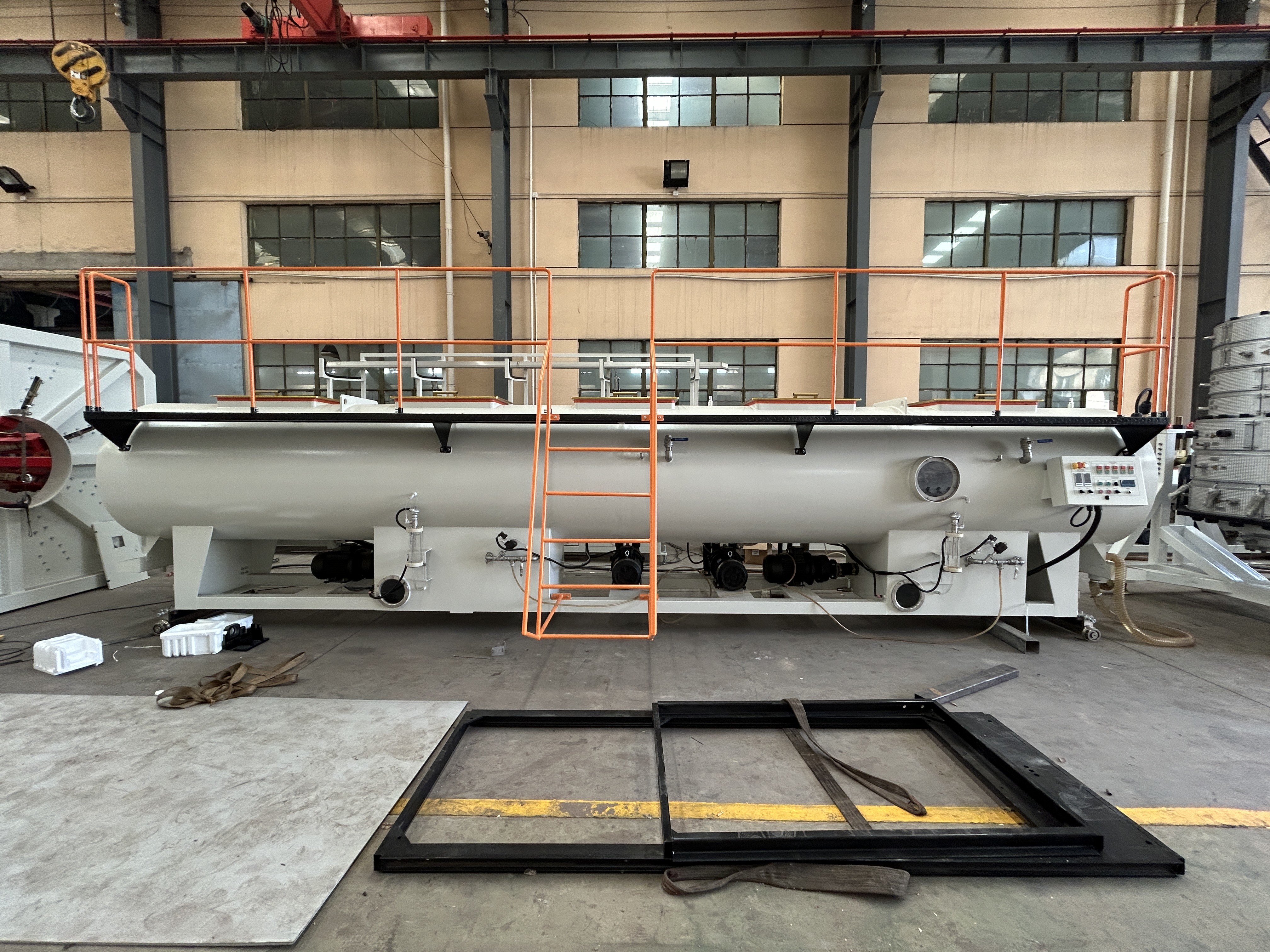

バキューム校正と冷却タンク
真空校正タンクは,真空校正と冷却部品の2つの室構造を採用している.真空タンクと噴霧冷却タンクの両方は,不oxidable 304鋼を採用している.優れた真空システムにより,パイプの正確なサイズが確保されます掃除と冷却タンクを8mまで伸ばします. 冷却プロセスの長さにより,PVCパイプはよく冷却され,表面が良くなります.
引越しユニット
引越し機に4つのローラートラックを導入し 生産されたパイプが安定して動いていることを保証します一般的な制御を調整することで,特定の生産要件に基づいて,調整された牽引モデルを作ることができます..
切断部
高精度エンコーダは,正確で安定した切断長を保証します.PLC制御システムにより,特定のアプリケーションに応じて手動操作で切ることができます.PVC材料の高腐食性により切断装置のすべての表面は,ステンレススチール304を採用しています.これは切断機の使用寿命を保証します.
連絡先:
CPVCパイプはパイプの中で新しく人気のある製品です.私たちはPVCパイプ生産分野に多くの経験を持っています.あなたが興味がある場合は,pls私に連絡してください.PVCパイプの生産の多くの作業ビデオを送信することができますあなたの質問を楽しみにしています.
