特殊形状PVCプロファイル生産ライン
製品説明
特殊な形状の塩ビプロファイルの製造のために、当社の押出ラインはお客様の要求に合わせて設計されています。売買契約締結後、お客様は制作希望のプロフィールサンプルを当社に送付していただきます。サンプルを受け取り、金型を設計します。
デザインの詳細:
この PVC 異形押出ラインでは、お客様は特殊な形状の異形材の製造を希望されています。そこで、SJSZ55/110 22kw押出機を選択します。エクストルーダーはボタンで制御されます。ABB インバーターとシュナイダーの電気請負業者がいます。良好なプロファイルを維持するために、金型には特殊な加工が施されています。当社の校正テーブルの長さは 8 メートルです。校正テーブルの接続部品は全て3mmSUS304です。当社の引き取りゴムは特殊な曲率を持っており、プロファイルの引っ張り力を確保します。このラインの試運転では、当社の機械が完璧なプロファイルを押し出します。
仕様
| モデル | LB180 | LB240 | LB300 | LB600 |
| 製品最大幅(mm) | 180 | 240 | 300 | 600 |
| ネジモデル | SJ55/110 | SJ65/132 | SJ65/132 | SJ80/156 |
| モーターのパワー | 22KW | 37KW | 37KW | 55KW |
| 冷却水(m3/h) | 5 | 7 | 7 | 10 |
| コンプレッサー(m3/h) | 0.2 | 0.3 | 0.3 | 0.4 |
| 全長(m) | 18m | 22m | 22m | 25メートル |
製品の詳細

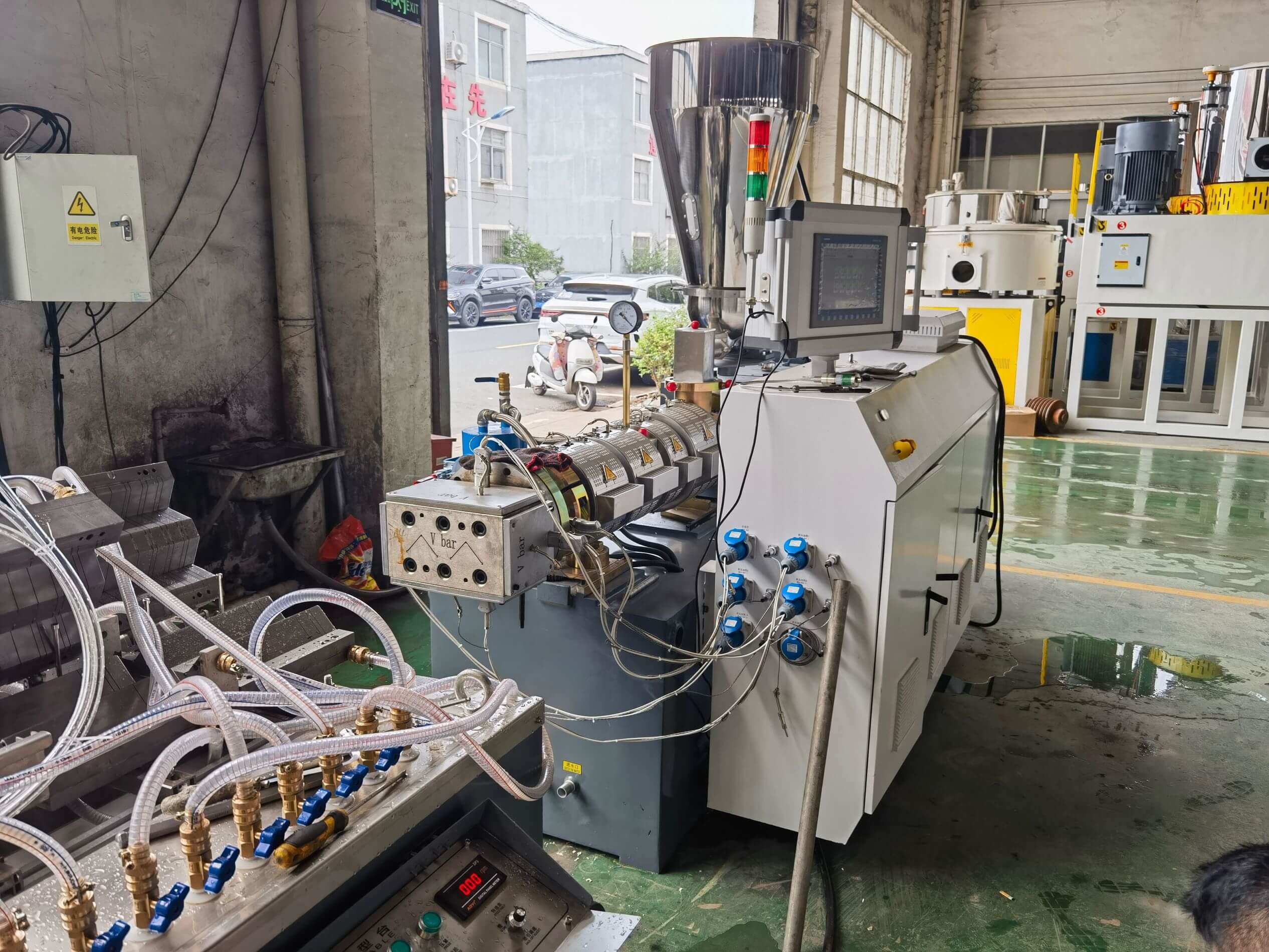

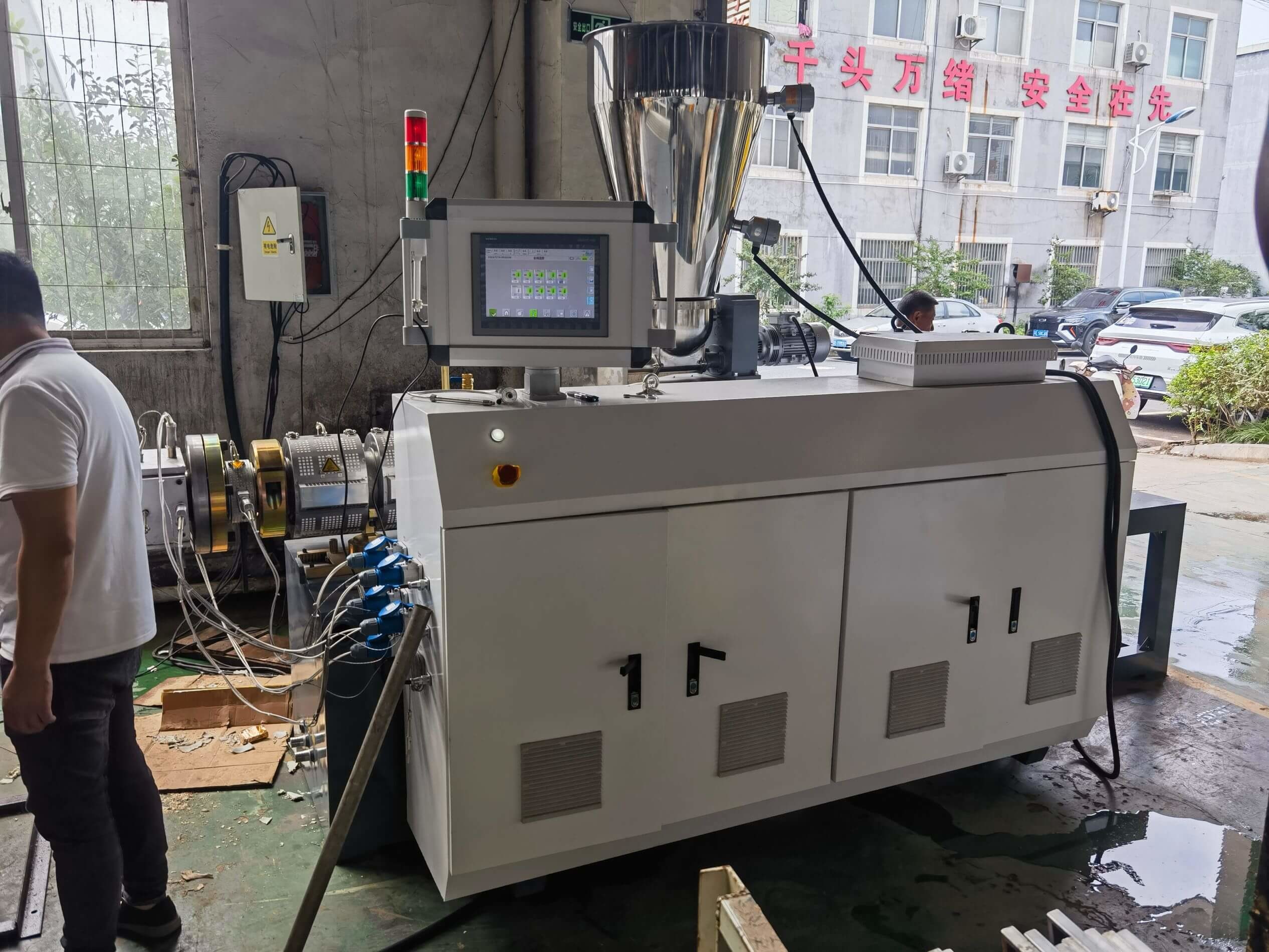

コニカル二軸押出機
このネジは、乾燥 PVC パウダーブレンドの処理用に特別に設計および製造されています。当社の円錐二軸押出機の設計は、均一な混合、より優れた可塑化および搬送効率を保証する原料の特徴に応えます。永久磁石同期モーターは、押出機に高いエネルギー効率をもたらします。PLC制御システムを搭載し、生産ライン全体を一つの現場で制御することを実現しました。
型
弊社の金型は40Gr鍛造にて加工し、表面に硬質クロムコーティングを施しております。真空校正スリーブ全体の材質は銅です。

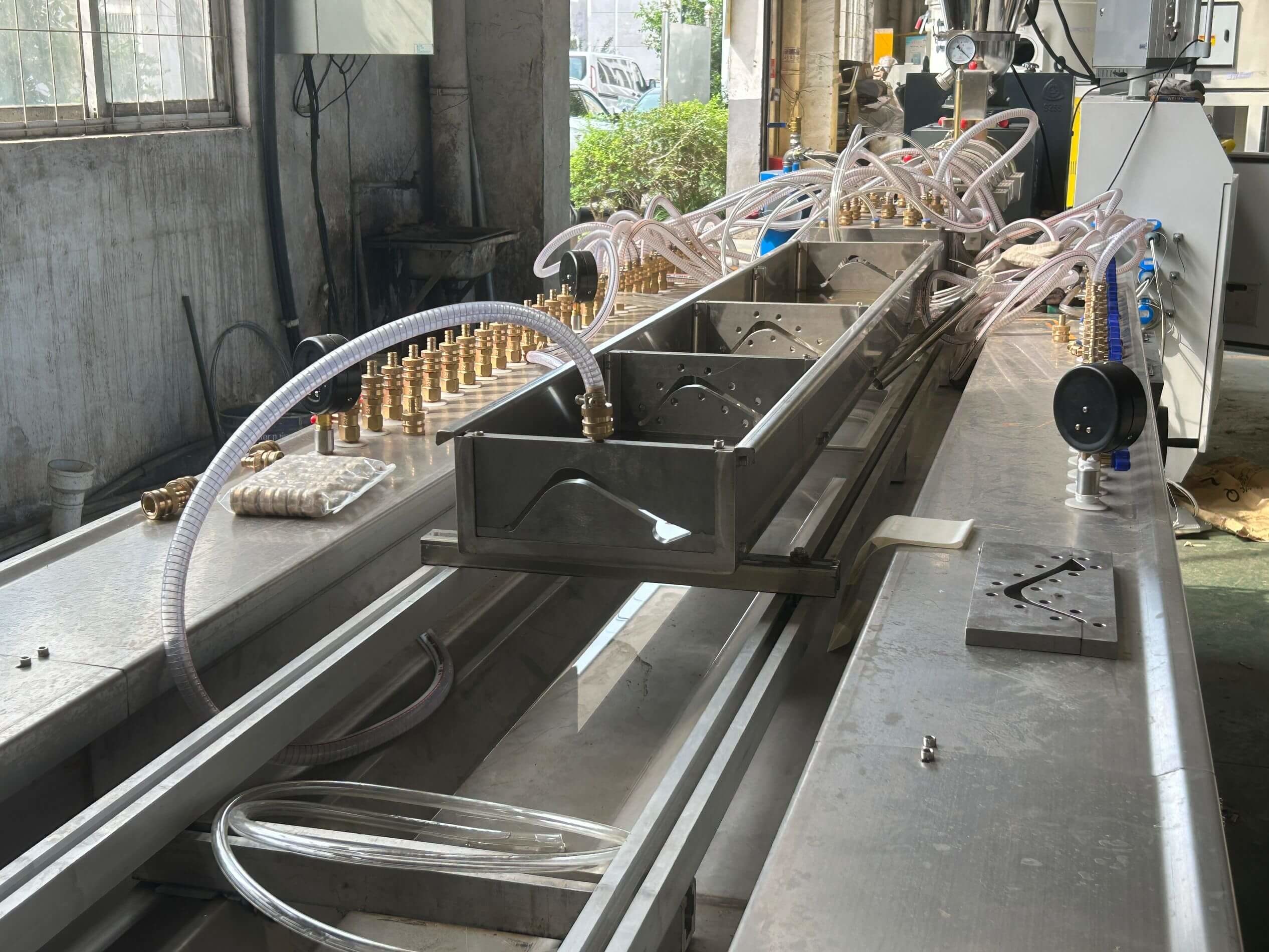

校正テーブル
校正テーブルは安定したスチールフレームを採用し、本体材質はすべてSUS304ステンレス鋼です。多次元位置調整システムを採用しております。ウォーターポンプと真空校正器の貴重なレイアウトにより、PVC プロファイルは急速に成形され、冷却されます。十分な長さのキャリブレーション テーブルにより、PVC プロファイルの成形が保証されます。

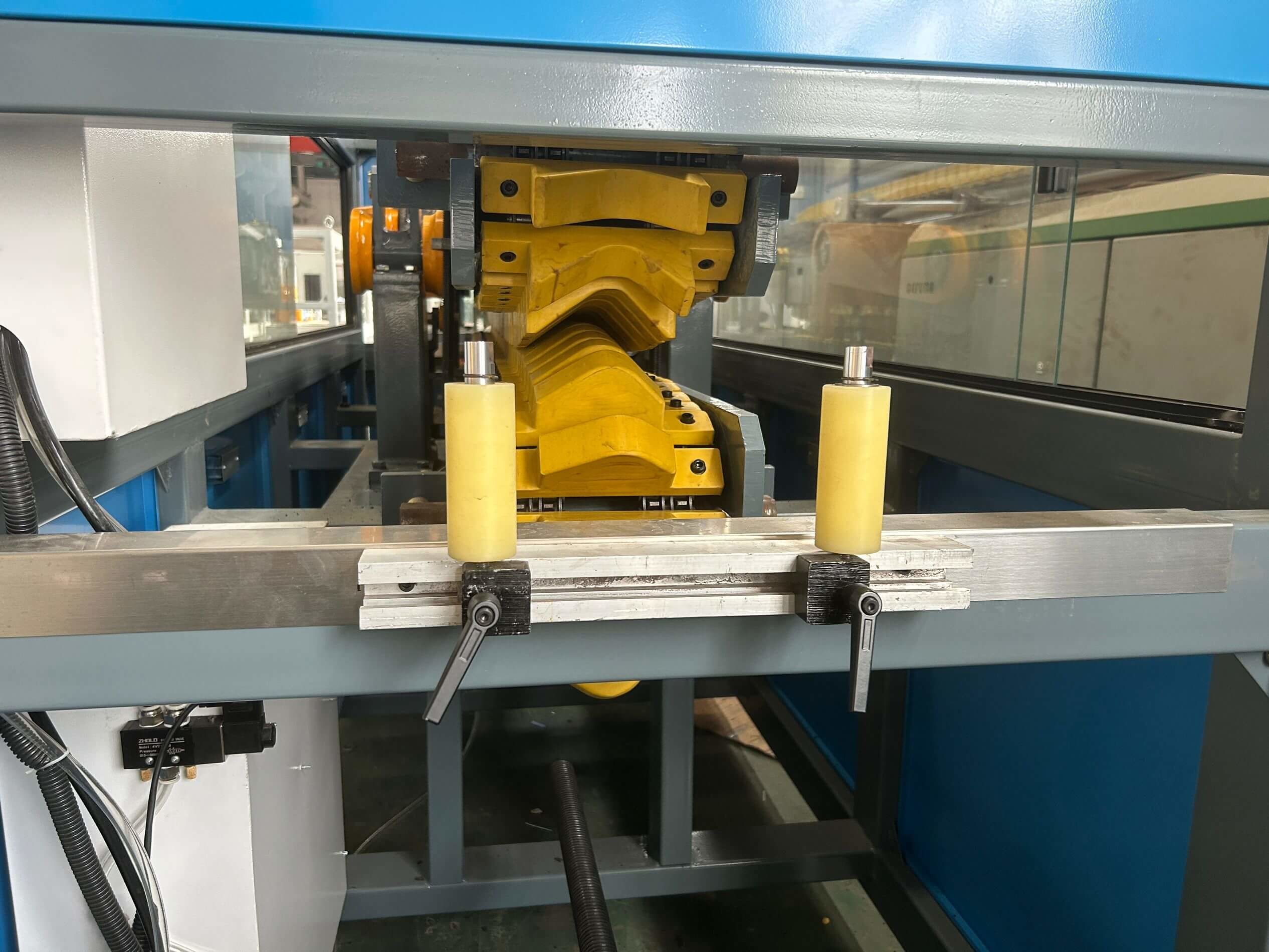

引き取り
各キャタピラに沿った力の分布により、十分な牽引力が得られます。引取機用に良質なゴムをご用意しております。空気圧は調整を容易にし、製品を保護します。

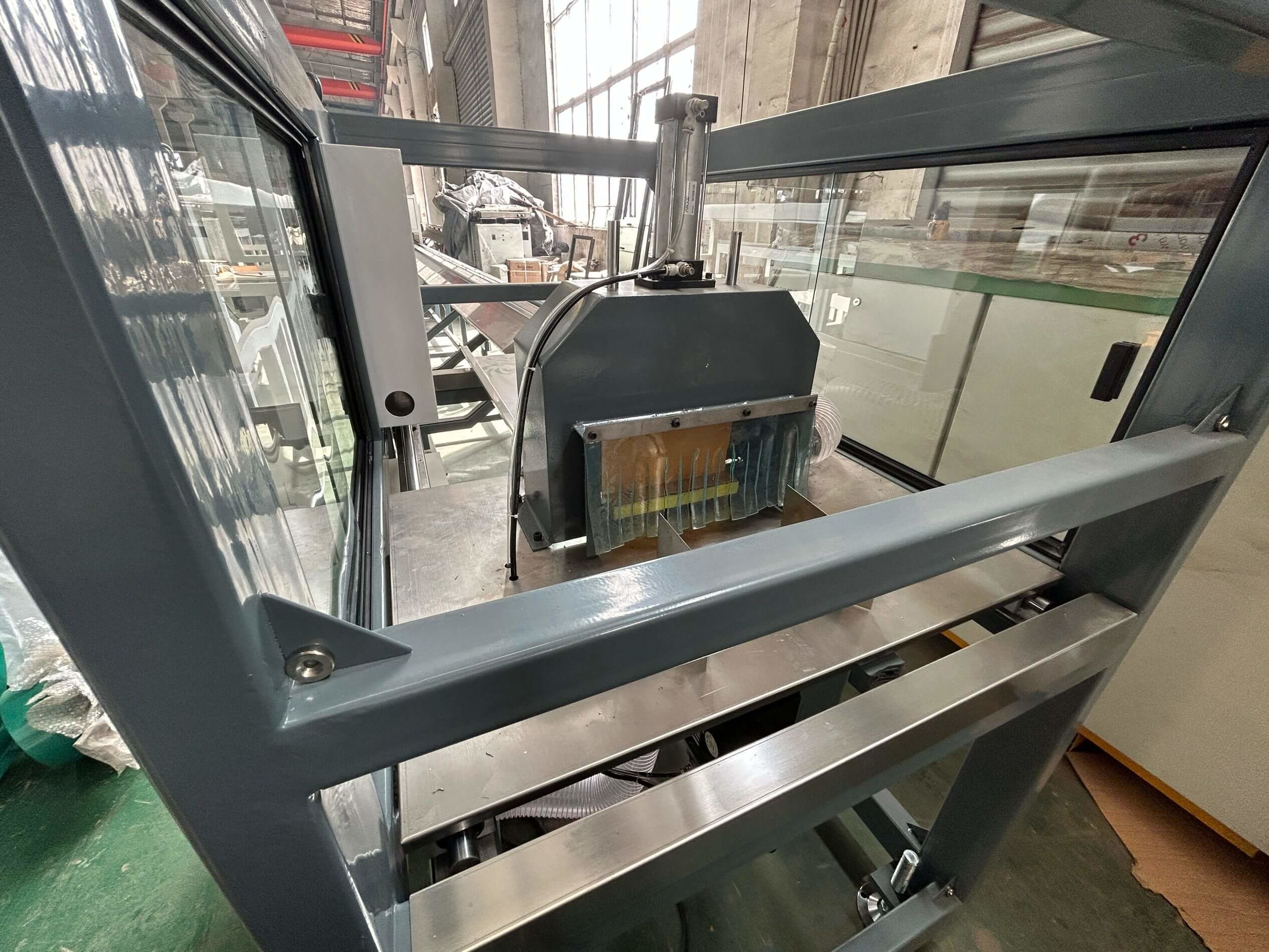

カッター
ノコギリカット方式を採用しています。内部構造を破壊することなくPVCプロファイルを切断するのに十分な鋭さです。

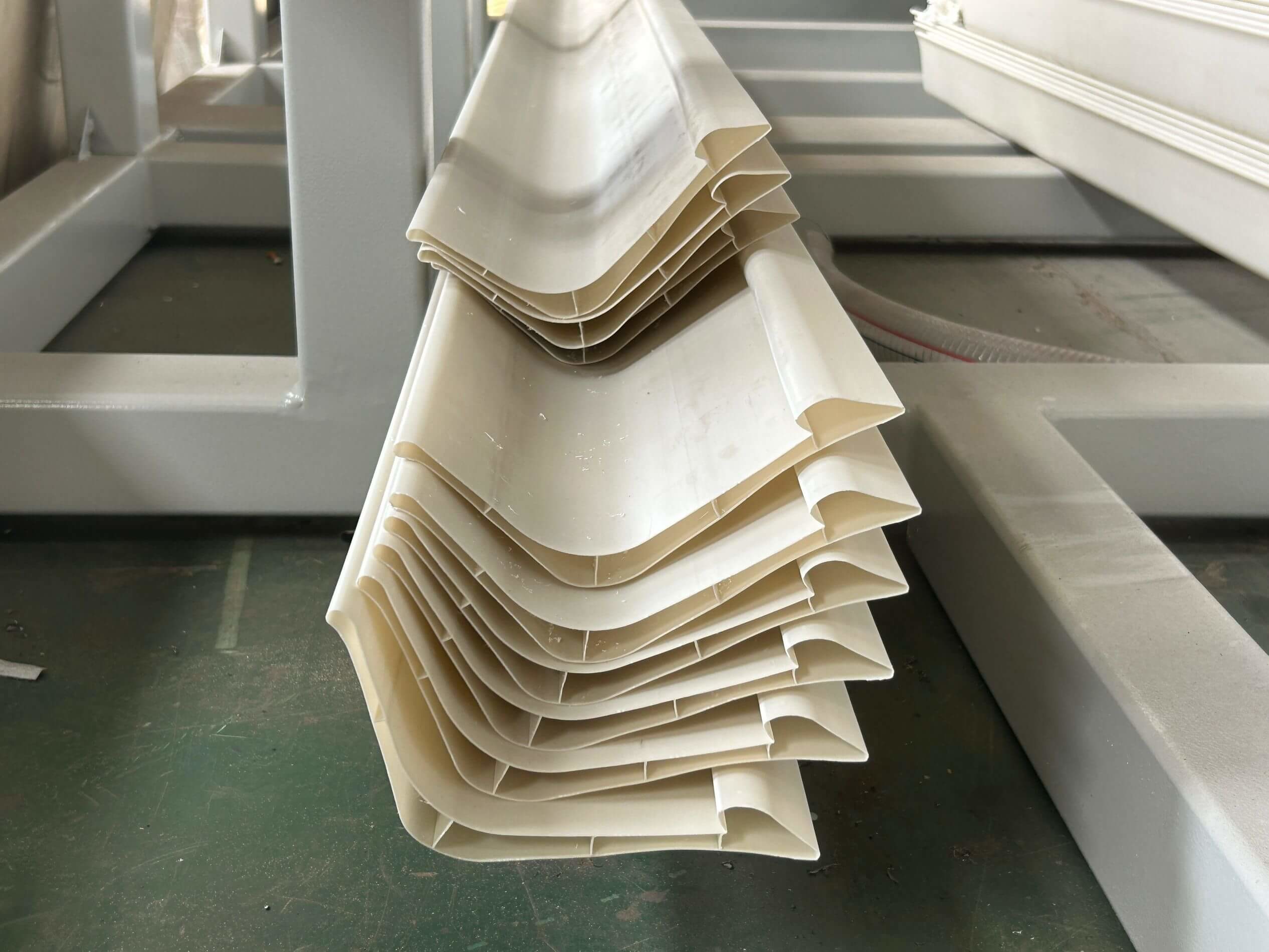

完成品
押出成形品は複雑な構造を持ち、表面は滑らかです。
