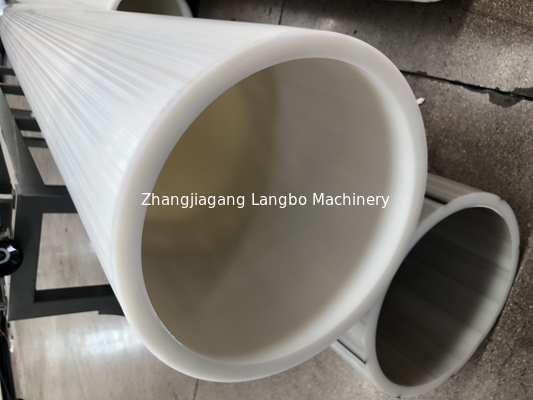

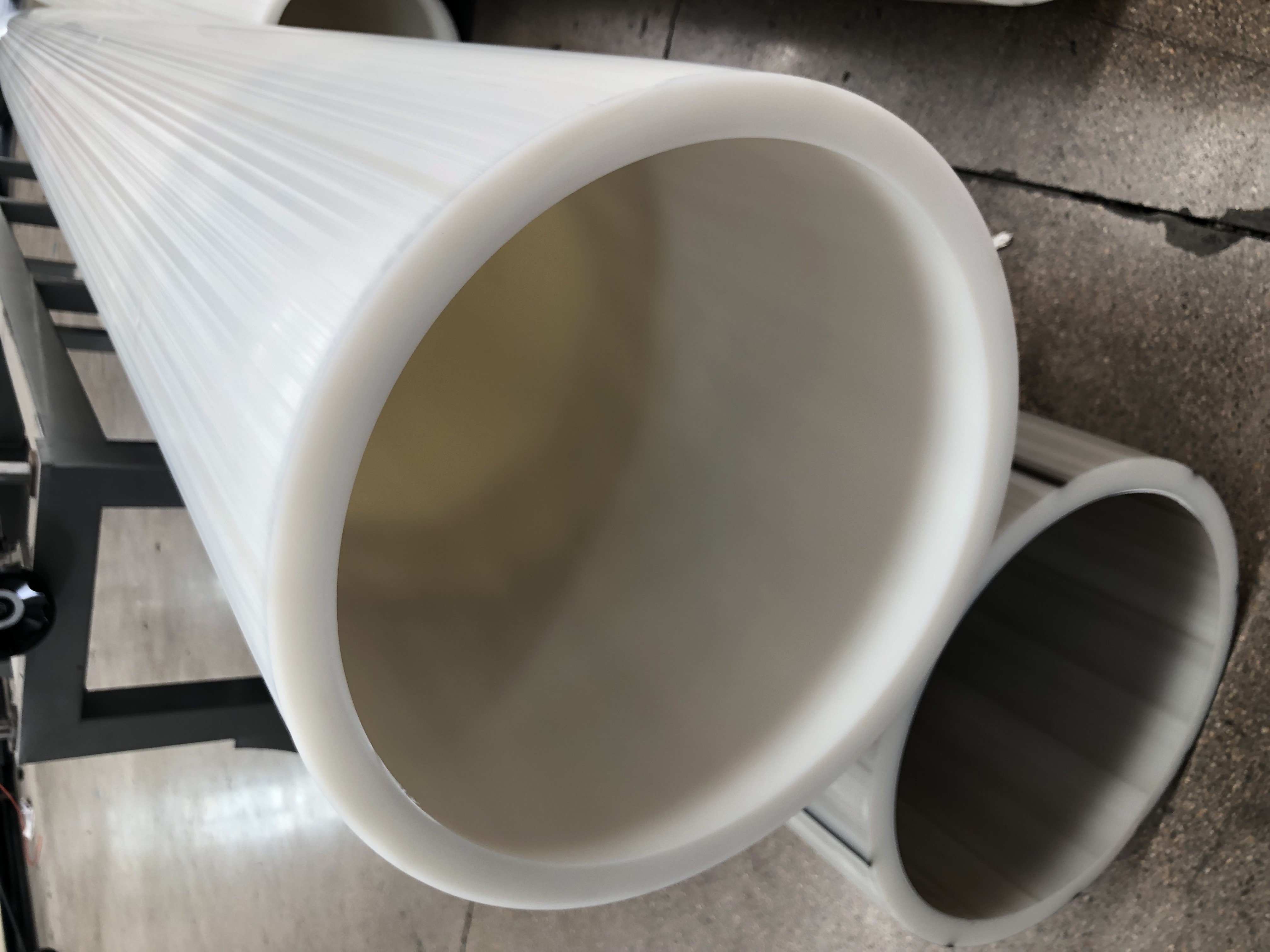

大直径HDPEパイプ挤出ライン/機械
| HDPE素材 | 北欧 HE3940-LS |
| 生産パイプ直径範囲 | Ø500~Ø1200mm |
| 適用可能な厚さ範囲 | Ø1200×88.2~Ø500×191 |
| 生産ラインの牽引速度 | 0.04-0.6m/min |
| 最大出力 | 1150〜1200kg/h |
| サイズ | 71000×3200×3300mm |
| LBS100-40 シングルスクロールエクストルーダー | 1セット |
| LBPZ-1200PE バキュームタンクA (2m) | 1セット |
| LBPZ-1200PE バキュームタンクB (10m) | 1セット |
| LBPL-1200PEスプレータンク | 3セット |
| LBPQ10-1200 10 乗りのトラック 離陸ユニット | 1セット |
| LB500-1200 PE スワフレスカット機 | 1セット |
| FLJ-1200 パイプ材料の支架 | 1セット |
| LBS40-25 カラーストライプ | 1セット |
| Ø500-Ø1200 PE パイプエクストルーション模具 | 1セット |
LANGBO機械は,新しい世代のPEパイプを開発しました
高自動化,高速性,信頼性,低エネルギー消費のエクストルーションライン
プロセスの流れ
原材料 - ローダー - ホッパードライヤー - エクストルーダー - 模具 - 真空タンク - 冷却タンク - 引出機 - 切断機 - 石を積み上げます
メインマシーンリスト
1エクストルーダー
螺栓設計の33:1 L/D比率に基づいて38:1 L/D比率を開発しました.1
割合38プラスチケーションの利点,出力容量を30%増加し,電力消費を削減する
30%までで,ほぼ線形的な挤出性能に達します.
2. 頭を丸めて
材料の流れチャネルは均等に配置されています.
材料の流通を確実にするために熱処理と鏡磨きの後です.
この圧力下では,パイプの質は良好で,非常に低い
単層または多層パイプを生産することができます.
3バキュームタンク
標準のパイプサイズに達するために,パイプの形状と冷却するために使用されます.
カリブレータは,非常に強い冷却と真空機能を確保するために,短い長さです.
この設計は,迅速な確保することができます. 試験管の形は,この装置の形状を調整する
パイプの形成と冷却が良くなります
4冷却タンク
水冷却タンクは,パイプをさらに冷却するために使用されます.
5機を引っ張って
パイプを安定的に引き出すのに十分な牽引力を供給します.
引き寄せの速度,爪の数,効果的な引き寄せの長さ.
パイプの挤出速度と形成速度をマッチし,また牽引中にパイプの変形を避ける

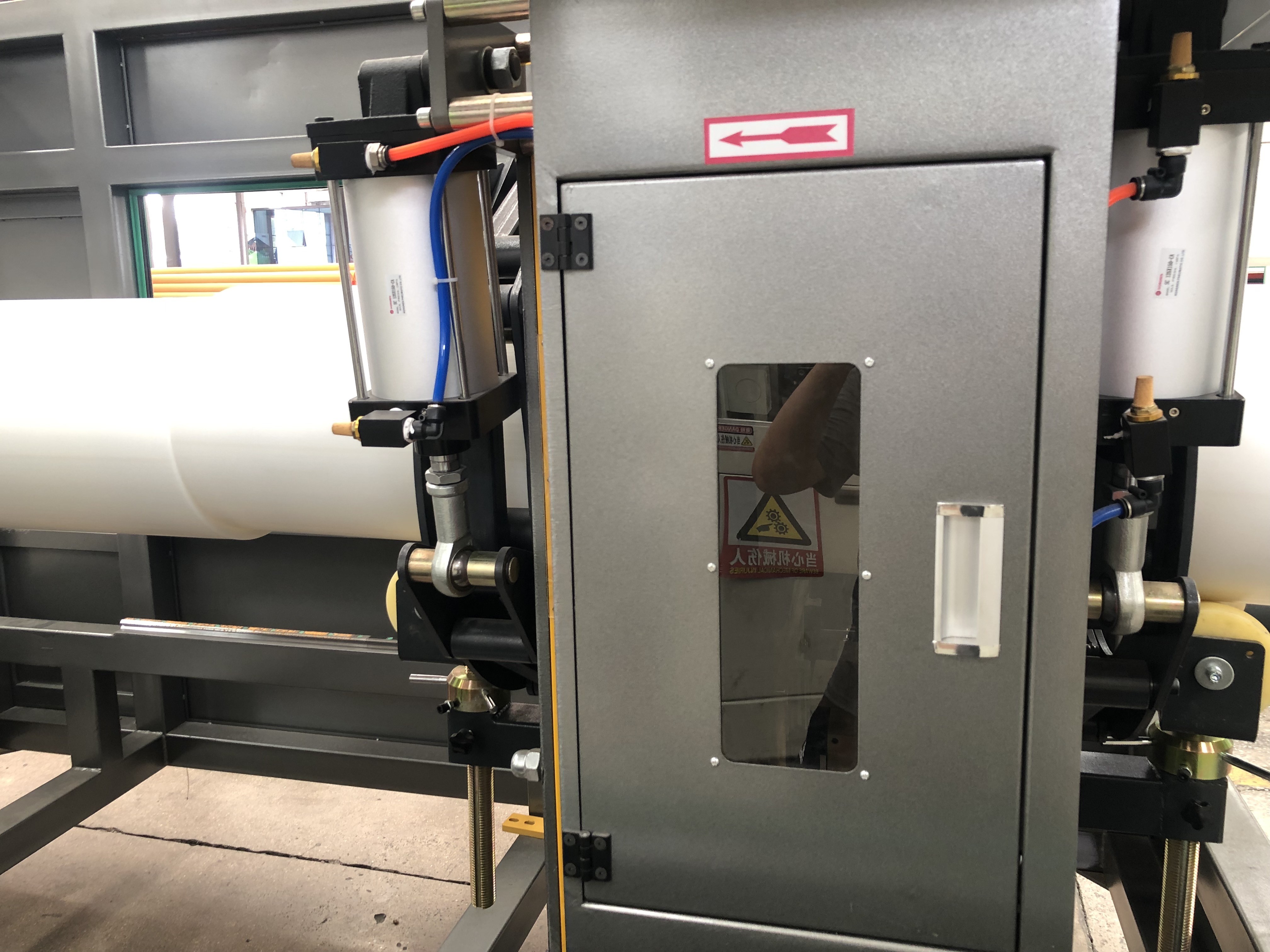

6切断機
シーメンス PLC により制御される切断機械,精密な切断のために,引き上げ装置と連携.顧客
1つの切断プロセスを達成するための複数フィードインアクション
厚いパイプと切断面をスムーズにするために,切断面と切断面がスムーズに切断されているように,切断面と切断面を保護する.
7スタックラック
パイプのサポートと卸荷.スタッカーの長さは,カスタマイズすることができます
