swarflessカッターが付いているPE 500-1200mmのHDPEの管の生産ライン

500-1200mm HDPEパイプ生産ライン

ライン全体の構成 I

全線構成 II

技術的特徴 - メインマシン

押出機

40Dシリーズの高効率単軸スクリュー押出機、高効率、安定、優れたハンドリングを装備。

LBS100-40D の押出出力は最大 1200kg/h で、最適化されたスクリュー構造により、材料が可塑化され、十分にブレンドされ、機械的エネルギーが合理的に熱エネルギーに変換されます。出力は線形で安定しています。

高効率インバーターモーターを採用し、効率は最大95.1％です。

インポートされた精密垂直減速機、ミュート、高効率、SKF ベアリング、日本製オイル シールを採用。

押出機の出力をリアルタイムで監視するための正確な統合重力計量制御システム。出力制御または重量制御モードを選択して、重量値の変動を減らし、生産プロセスの設定に便利で、生産コストを削減できます。

PROFINET バス通信制御を採用し、12 インチのカラー タッチ スクリーンを装備し、ボタンはアイコン化され、直感的でわかりやすい。

ライン全体がWEITU PSハイキャビネットを採用し、強電と弱電を分離したレイアウトで、干渉を減らし、上部の排気と産業用エアコンを併用し、冷却効果が良好です。

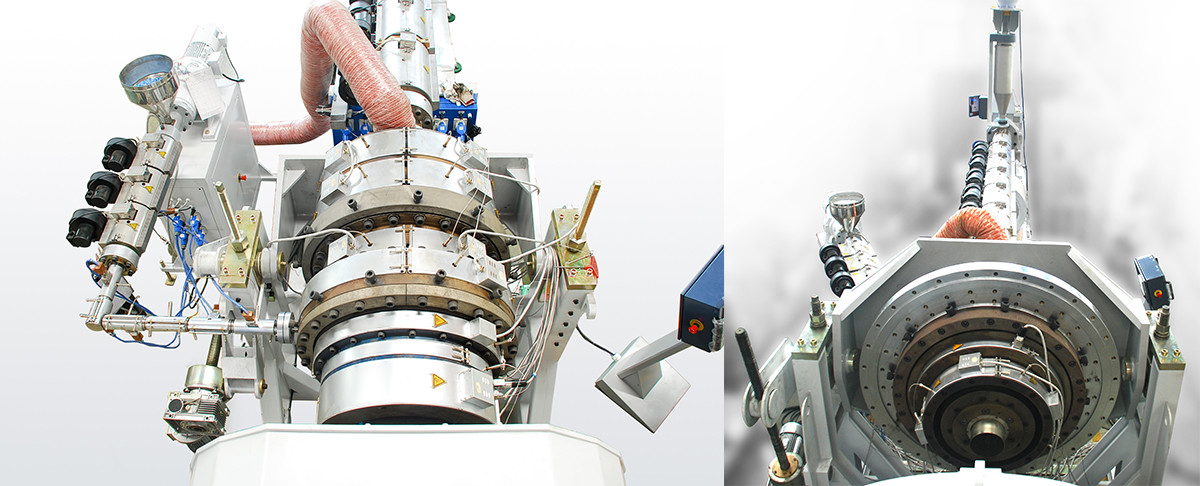

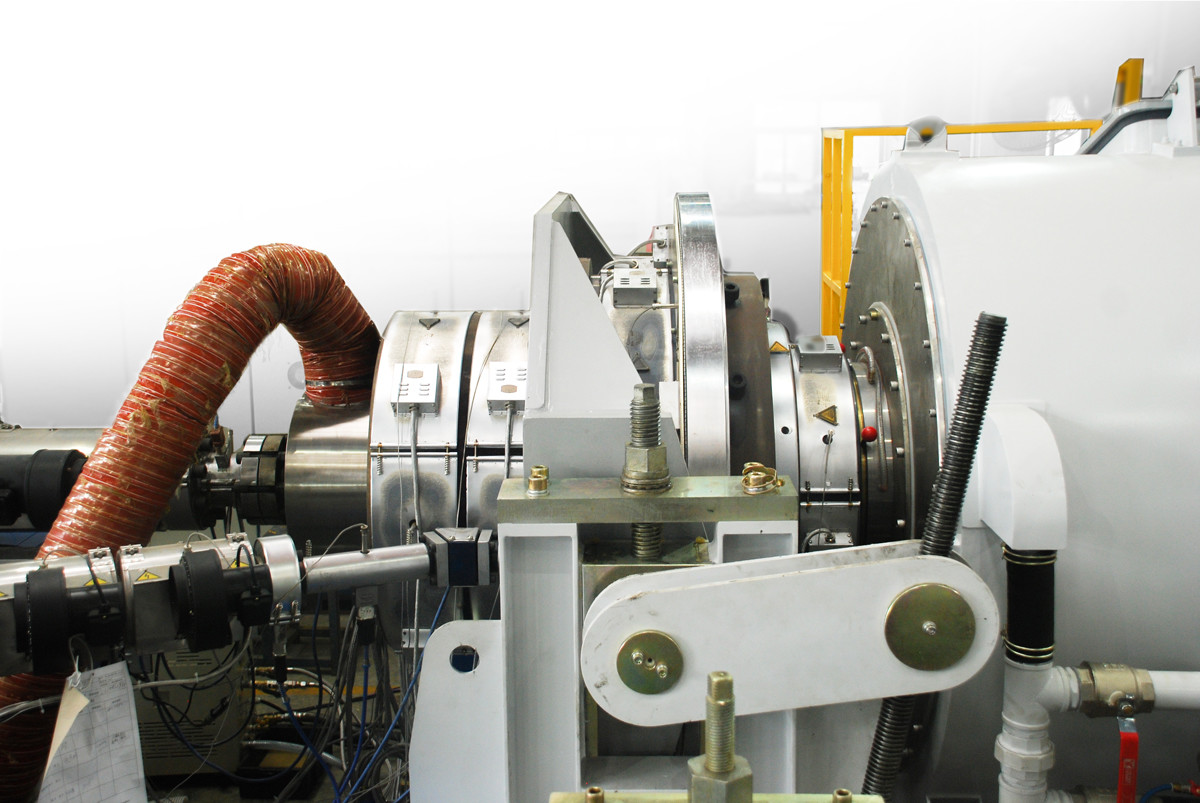

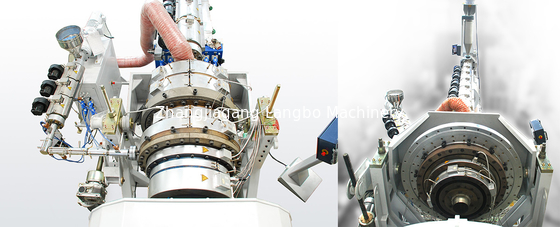

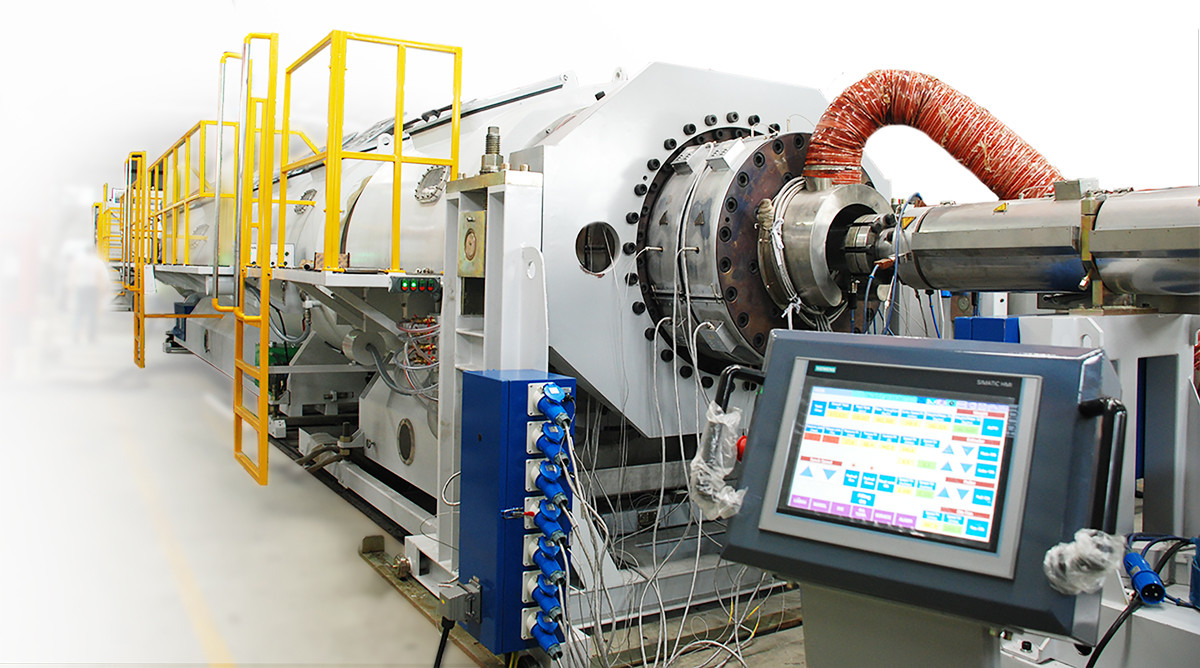

ダイヘッド

金型はスパイラルモールドボディでできており、溶接の痕跡がありません。

可変周波数制御の排気装置により、パイプの内壁の冷却速度を速め、冷却長を短縮できます。

ODØ500-Ø1200 PN0.6~ PN1.6 パイプの生産要件を満たすことができます。

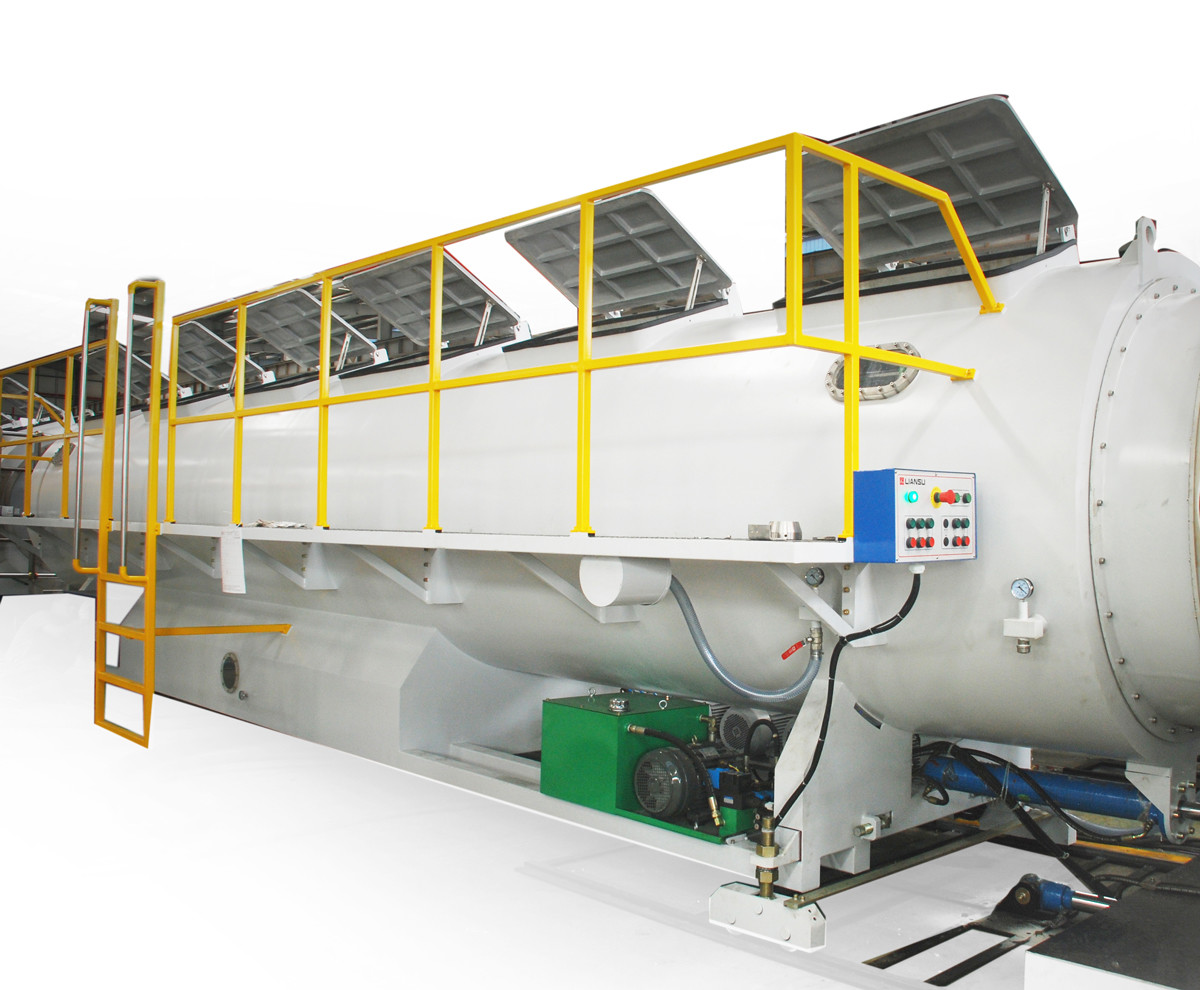

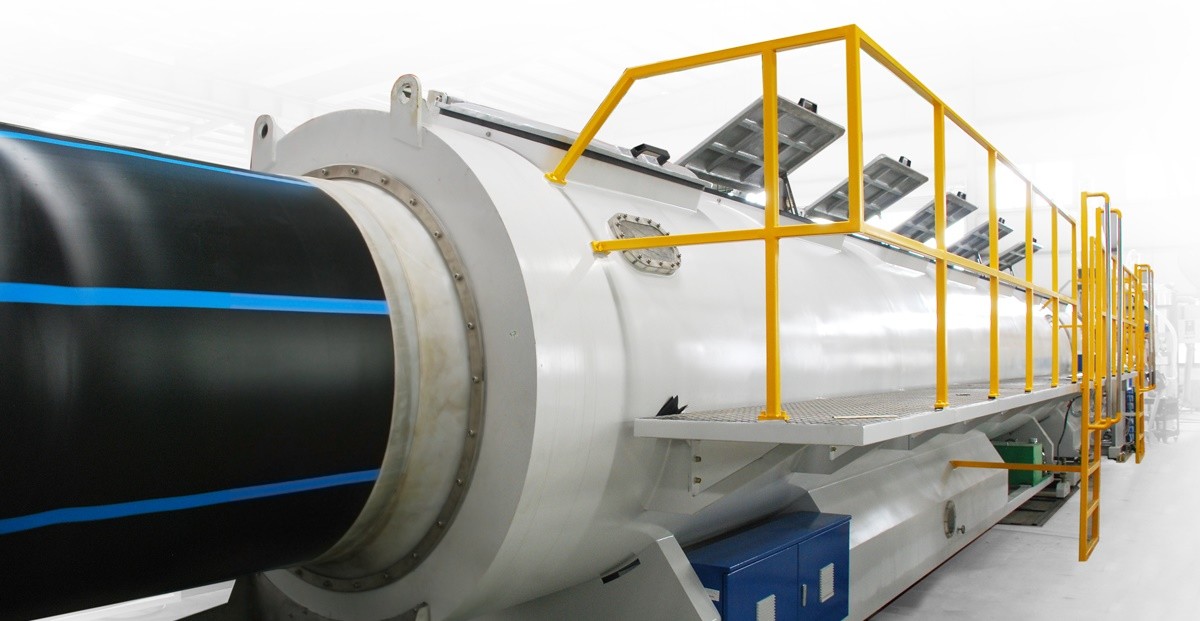

真空タンク

真空タンクは 2+10M、2m および 10m のタンク ボディのプランを採用し、高速で電気的に接続および分離することができ、成形前にパイプの品質を観察し、材料の無駄を減らすのに便利です。

真空部はダブルチャンバー構造を採用し、パイプを急速に形成して冷却効率を向上させます。

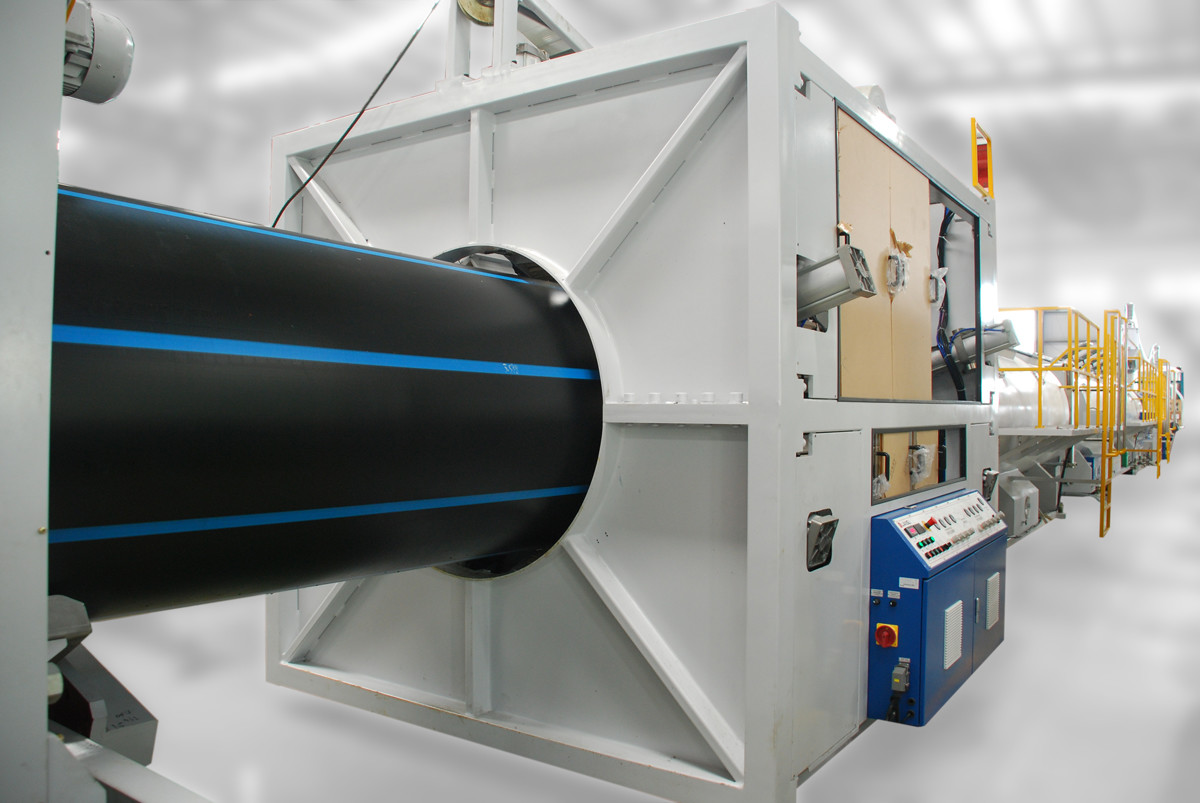

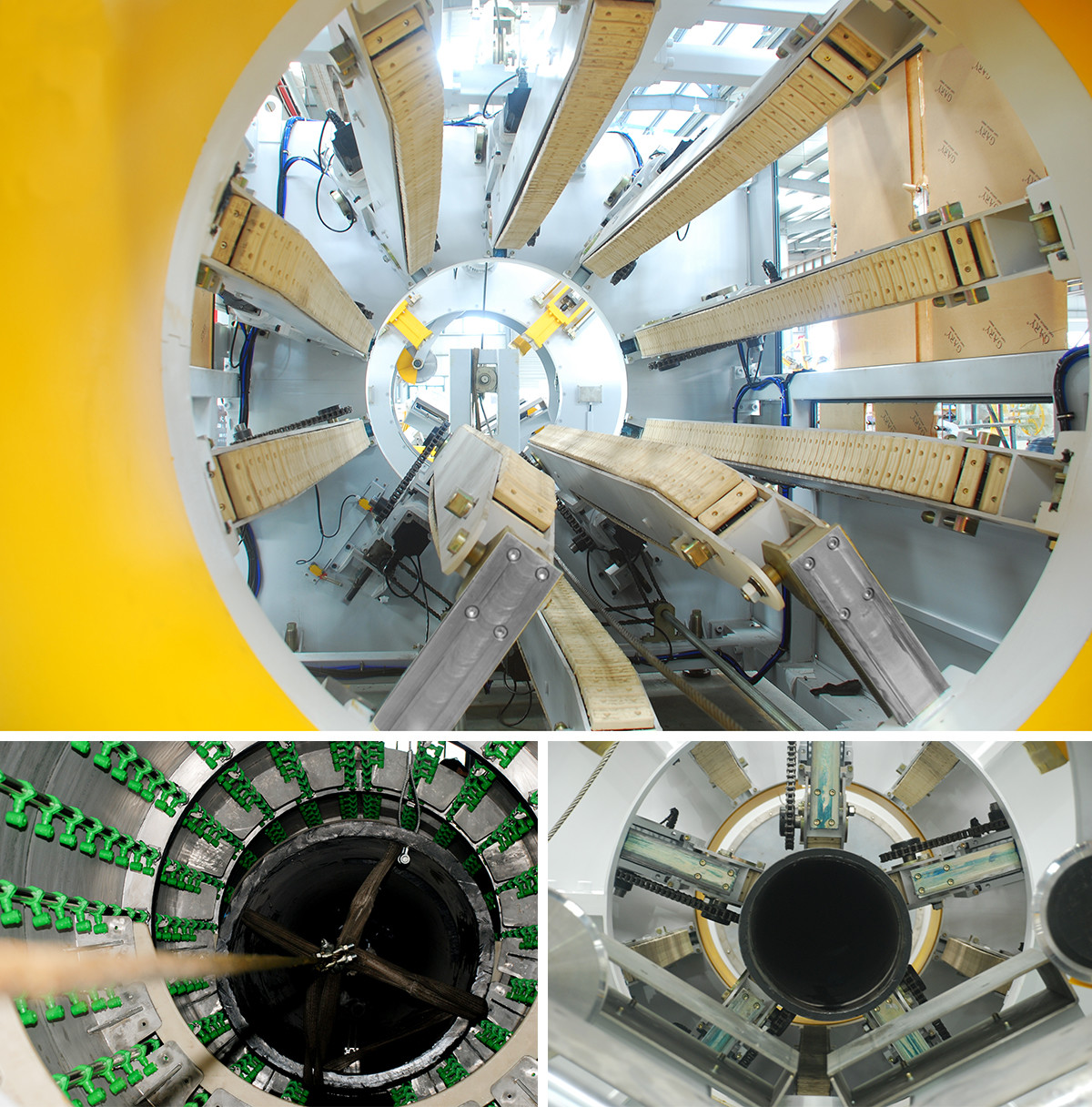

引取機

500-1200MMの牽引範囲の10個のキャタピラ牽引ユニット、パイプ直径を装備。

速度調整範囲の 30 倍以上、Liansu 自作の独立したサーボ モーターを採用し、「1 つのドライバーがより多くのモーターを駆動する」タイプの同期サーボ速度調整計画を採用し、低回転速度の安定性と適切なトルク出力を保証します (大径の迅速な成形を保証し、高圧グレードのパイプ);事前運搬装置を構成して、準備と人件費を削減します。

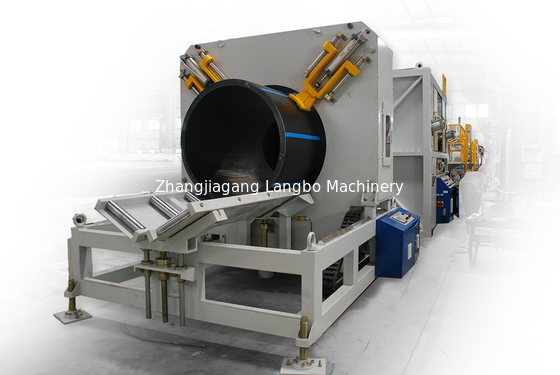

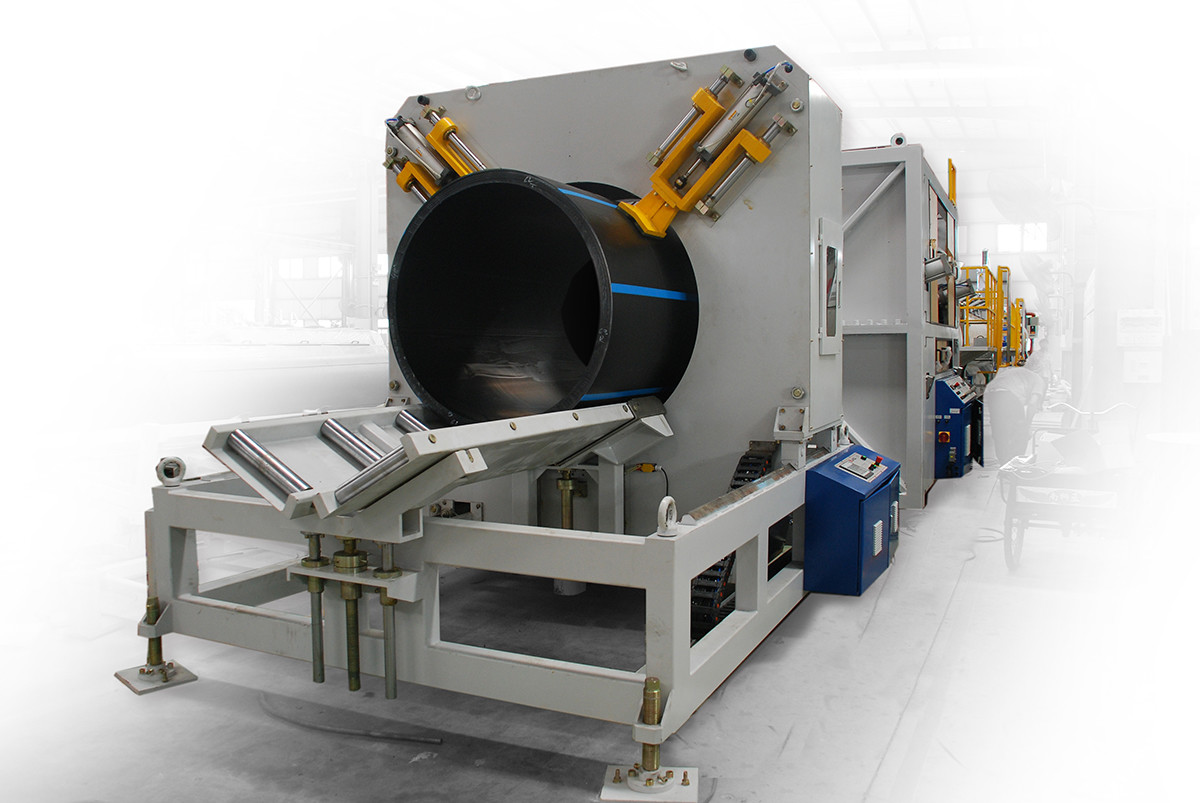

切断

スワーフレスカッター、インポートされた二重油圧ナイフ供給システム、切断範囲ODØ500-Ø1200、パイプの最大厚さは最大80mmを装備。

切削端面は平らで滑らかで、フランジ加工がなく、環境を保護する生産です。仕様を変更しながらVタイプのクランプを使用すると、電気調整が必要になり、労働強度が軽減され、効率が向上します。

革新的な導電リングとカーボン ブラシにより、密着性が確保され、メンテナンスが軽減されます。
