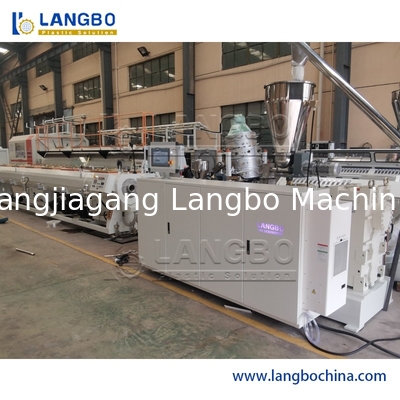

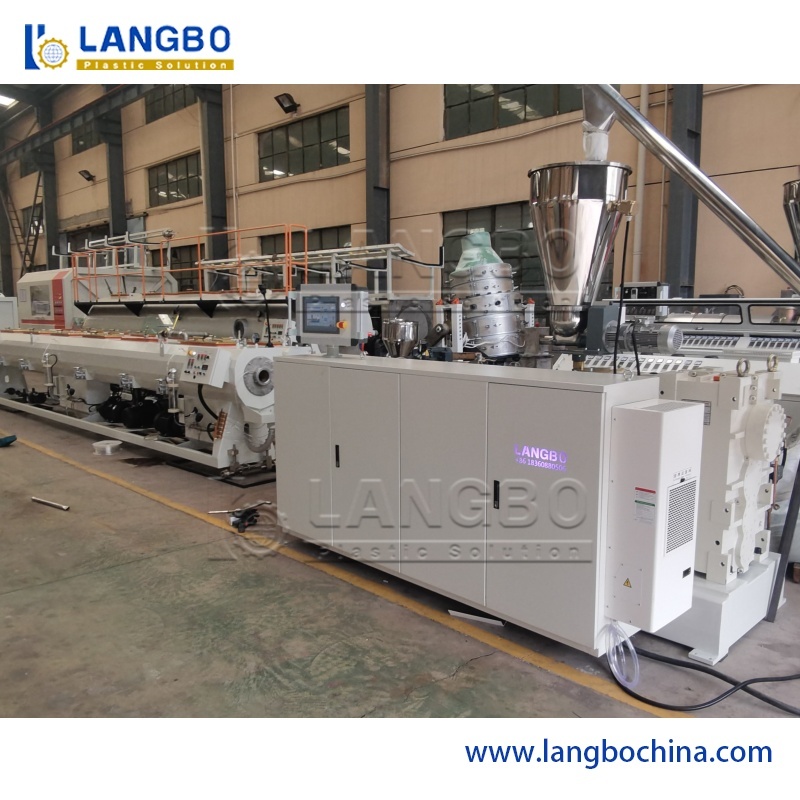

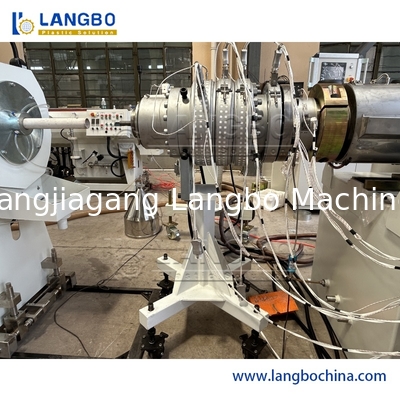

UPVC / PVCパイプ押出ライン全自動プラスチックパイプ生産ライン
製品説明:
1 PVC / UPVCパイプ生産ラインは、様々な給水、排水、電気、電線管などの製造に使用されます。
2. エネルギー効率の高い円錐形二軸スクリューを備えた押出機 および特別に設計された金型は、PVCパイプの2ピース同時押出を一度に実現できます。生産性と効率を向上させ、スペースと人件費を節約できます。
3. PVCパイプ用に設計されたクリーン切断機には、独立した可変周波数速度調整が装備されています。生産状況に応じて、切断速度を調整できます。ホフクランプ装置を使用すると、固定具は より長い寿命を維持でき、切断面は滑らかで、バリがありません。
4. 当社のインクジェットプリンターを使用すると、お客様は印刷資産のコストを削減できます。当社のインクノズルは、ダブルスパートの間を移動し、デュアルキャラクターを印刷できます。
5. 当社の二軸スクリュー供給装置は、PVC粉末用に特別に設計されています。エネルギー効率の高い供給は、当社の高容量の重要な理由の1つです。さらに、供給コンセプトは、ブリッジングや材料不足の現象が発生する供給プロセスで粉末を効果的に防ぎます。
6. インテリジェント分散を備えた制御システムは、新しいスキーム、単一調整、全面同期連動、自動故障アラーム、外観が美しく、操作が便利で、高度な自動化、安定した信頼性の高い生産を実現します。
コンポーネント:

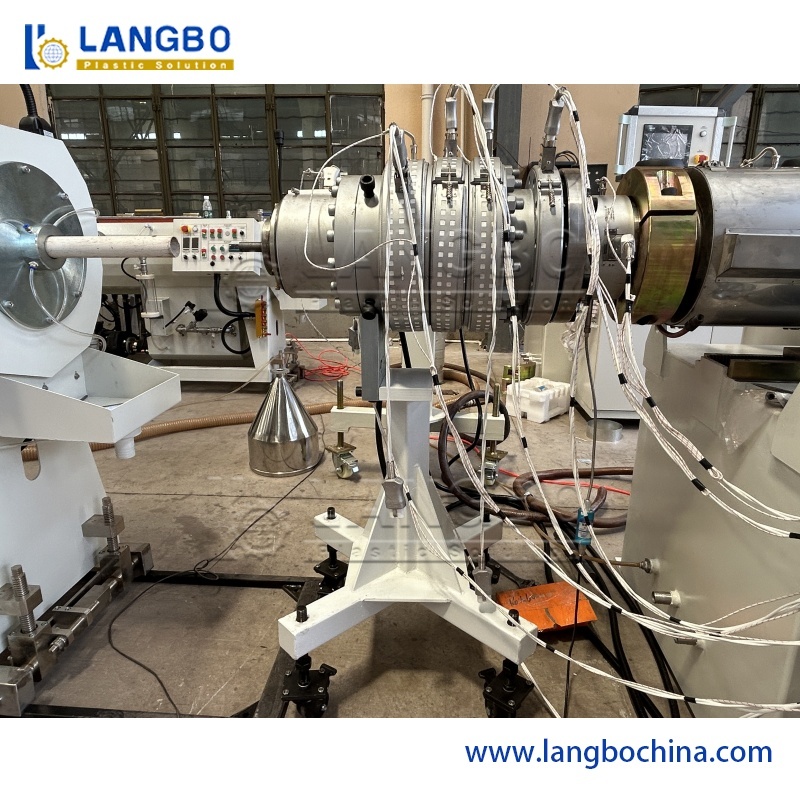

1. 押出機：円錐形二軸スクリュー押出機を採用し、独自の設計スクリューにより、短時間での可塑化、良好な混合、優れた可塑化を実現します。
2. ギアボックス：優れた品質のギアボックスと減速機を採用し、美しい外観、安定した走行、低騒音、長寿命を実現します。
3. 押出バレル温度制御システム：ステンレス鋼カバー付きの鋳造アルミニウムヒーター、風冷システムを採用し、冷却と加熱の優れた機能、精密な温度制御を保証します。
4. スクリューとバレル：スクリューコアには内部温度制御システムを搭載し、バレルには真空脱気システムを装備し、製品の超高品質を保証できる原料からの廃棄ガスを取り除くことができます。
5. 駆動システム：A.Cモーターを採用し、FUJIまたはABBインバーターを使用して、安定したトルク出力とさまざまな速度を提供します。

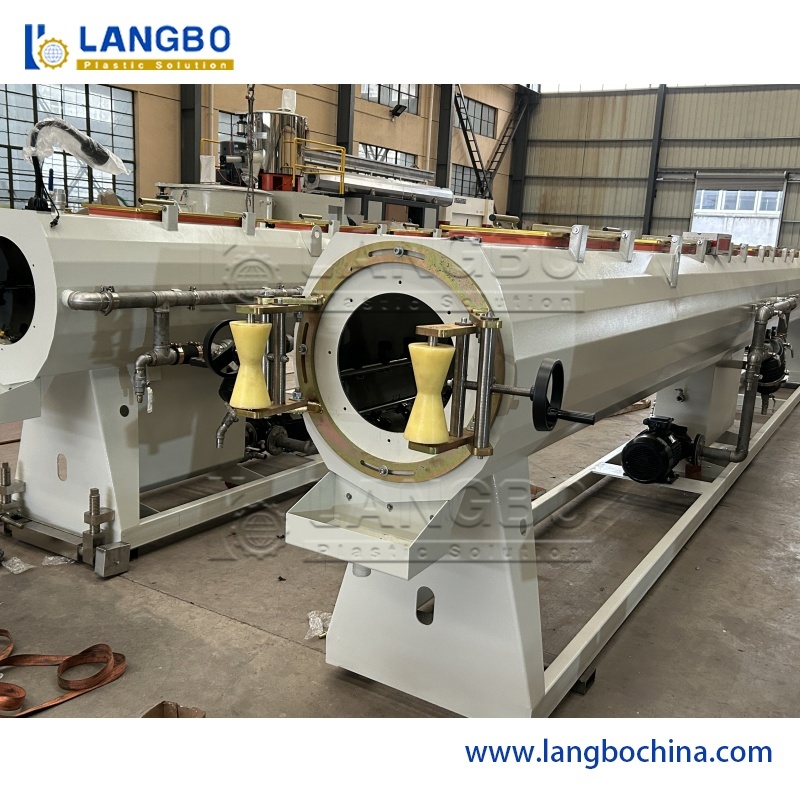

6. 真空校正タンク：2つの真空チャンバーを備えており、パイプの完全な真円度を確保し、水冷スプレー、温度コントローラーを装備し、自動排水を実現し、タンクの本体はステンレス鋼製で、長寿命です。
7. 引取機：さまざまなパイプを製造するために、2つの爪、3つの爪、4つの爪、6つの爪、8つの爪が提供され、引取速度はFUJIまたはABBインバーターによって制御されます。
8. 切断ユニット：鋸切断とプラネットソー切断、集塵システム付き。

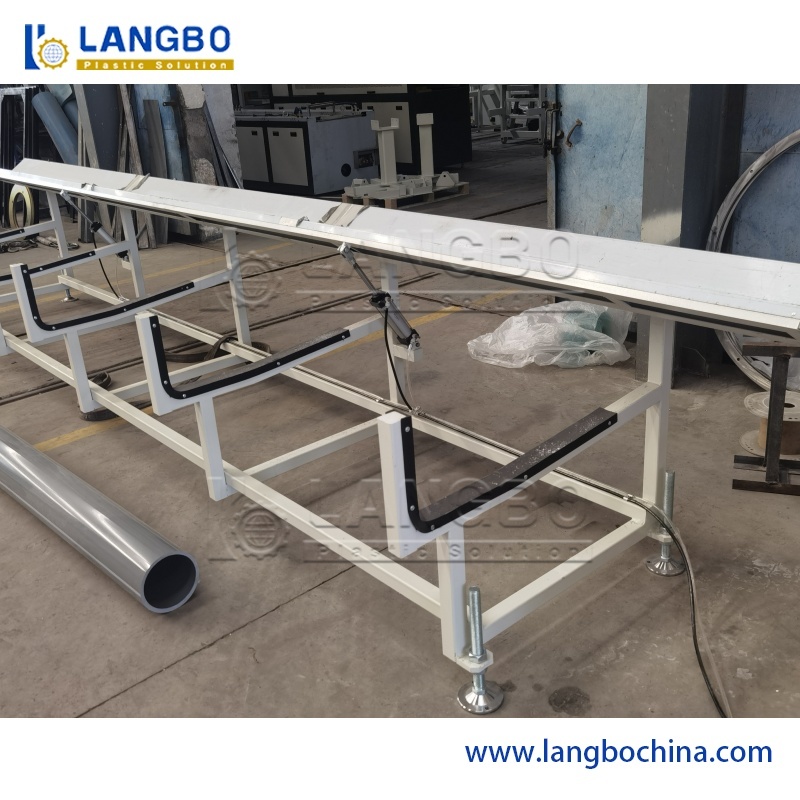

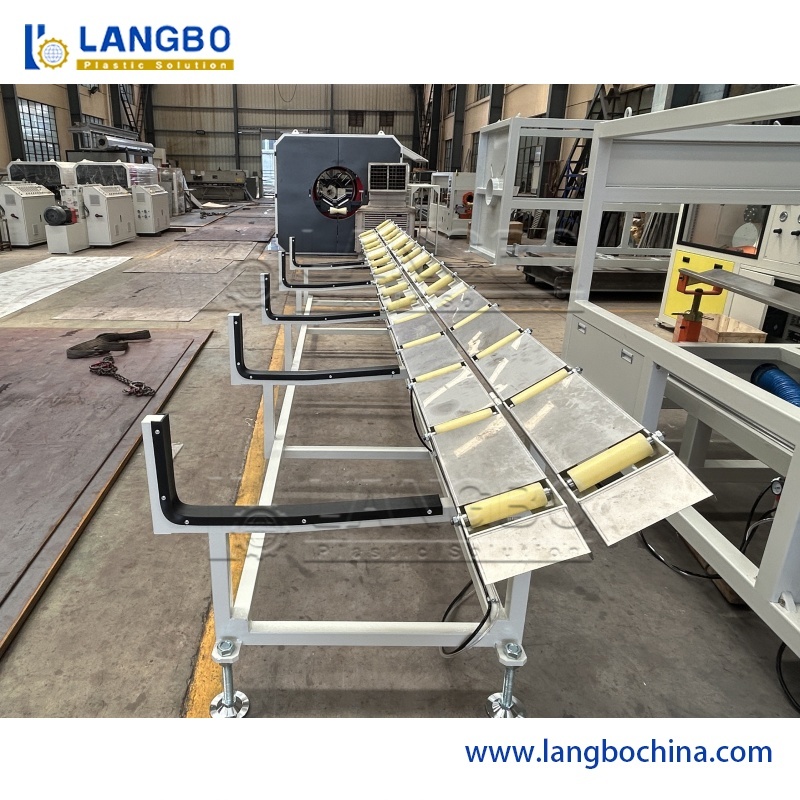

9. スタッキングユニット：自動反転システムで、パイプの長さを自由に固定できます。
10. 制御システム：手動制御キャビネットまたはSIEMENS PLCタッチスクリーン制御。
技術パラメータ:
| モデル | SJZ-51 | SJZ-55 | SJZ-65 | SJZ-80 | SJZ-92 |
| スクリュー径(mm) | 51/105 | 55/110 | 65/132 | 80/156 | 92/188 |
| 最大回転速度(rpm) | 40 | 38 | 38 | 37 | 36 |
| 主モーター(kw) | 18.5 | 22 | 37 | 55 | 90 |
| 容量(kg/h) | 80~100 | 100~150 | 150~250 | 250~380 | 380~700 |
| 中心高さ(mm) | 1050 | 1050 | 1050 | 1050 | 1100 |
| 正味重量(kg) | 3000 | 3500 | 4000 | 5500 | 8000 |
| L*W*H | 3.6*1.1*2.1 | 3.6*1.1*1.2 | 4.2*1.5*2.4 | 4.7*1.5*2.4 | 6*1.6*2.5 |
